Шланговая задвижка 33a17p

Шланговая задвижка  33a17p Шланговая задвижка 33a17p из алюминия предназначена для регулирования и управления движения рабочей среды трубопровода. Шланговые задвижки из цветных сплавов используют специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33a17p

Материал корпуса - алюминий.
Давление номинальное, PN - 0,6 МПа (6 кгс/см2).
Присоединение мембранной задвижки к трубопроводу - фланцевое. Шланговая задвижка 33а17р может комплектоваться ответными фланцами.
Присоединительные размеры магистральных фланцев - по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Герметичность затвора - по классу "А".
Коэффициент сопротивления: DN 50, 80, 100, 125 - 0,6; а для DN 150, 200 - 0,4.
Исполнения затвора:  нормальное, экспортное и тропическое.

Модификация: задвижка с принудительным открытием патрубка, применяемая при давлении PN до 0,2 МПа (2 кгс/см2).

Возможное исполнение: задвижка  33a17p модернизированная

Давление номинальное, PN - 0,6; 1,0 МПа (6; 10 кгс/см²).
Температура рабочей среды - до 120°С.
Материал корпуса - алюминиевый сплав, патрубка - эластомер.
Технические характеристики:
· герметичность класс “А” (весь срок эксплуатации, на сильно загрязненных средах);
· полнопроходная конструкция, коэффициент гидравлического сопротивления до 0,1;
· система принудительного открытия патрубка для Ру 0,01 МПа (0,1 кгс/см²);
· защитное покрытие корпусных деталей;
· способность к самоочищению запорного элемента - патрубка;
· патрубок легко заменяется;
· указатель крайних положений «открыто-закрыто»;
· конструкция ходового узла (закрытие задвижки без усилий);
· возможность исполнения задвижки в герметичном корпусе.

Управление задвижкой:

  • штурвал (ручное)
  • гидро-, пневмо-, электроприводы (Тулаэлектропривод, Regada, ГЗ-электропривод, ЗЭиМ, Zpa Pecky, Cибирский машиностроитель: «ТОМПРИН», «ГУСАР»).

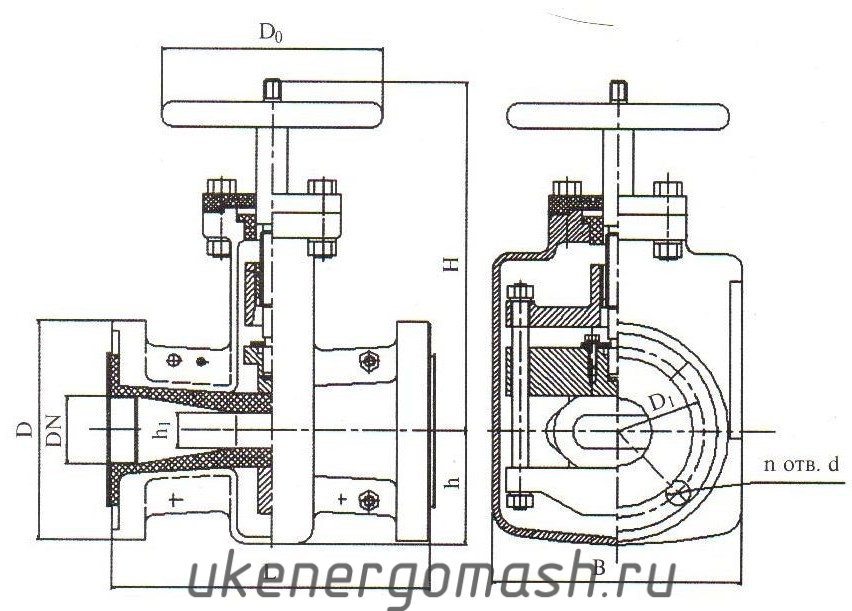

33a17p чертеж

Условный проход, мм

DN

50

80

100

125

150

200

Строительная длина, мм

L

230

310

350

400

480

600

Высота над осью, мм

H

234

309

428

430

530

530

Высота под осью, мм

h

82

110

143

150

200

204

Проходное сечение, мм

h1

25

40

60

60

100

92

Диаметр фланцев, мм

D

160

195

215

245

280

335

Диаметр присоед. отв., мм

d

18

18

18

18

23

23

Количество отверстий

n

4

4

8

8

8

8

Межцентровое расстояние, мм

D1

125

160

180

210

240

295

Ширина, мм

B

180

224

310

336

400

484

Диаметр маховика, мм

160

200

280

280

450

450

Масса, кг

G

8

13

25,5

28,5

51,5

69

 По любым техническим вопросам, вопросам подбора и приобретения задвижек шланговых 33а17р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
