Задвижка шланговая с невыдвижным шпинделем 33а27р

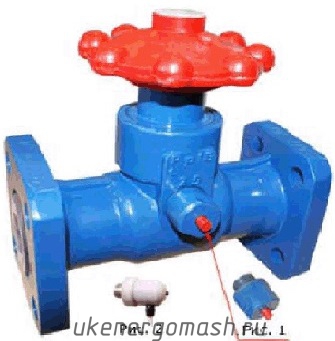

Затвор шланговый 33а27р  Затвор 33а27р (материал корпуса – алюминий) имеет полный проход. Используются специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33а27р

Давление номинальное: PN - до 1,6 МПа (16 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты и др.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Класс герметичности затвора с невыдвижным шпинделем  - "А".
Коэффициент сопротивления - DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4.
Задвижка полнопроходная.

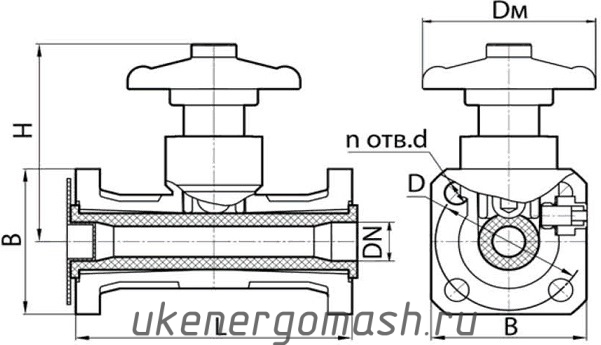

33а27р чертеж

Механический сигнализатор разрыва патрубка (рис. 1).

Возможна комплектация ответными фланцами.

Проход условный

Размеры, мм

Масса, кг

L

B

D

DM

H

d

n

25

160

90

85

100

123

14

4

1,9

32

180

105

100

100

149

18

4

2,9

По запросу заказчика: задвижка комплектуется электромеханическим (нормально замкнутый контакт) сигнализатором разрыва патрубка (рис. 2).

 По любым техническим вопросам, вопросам подбора и приобретения задвижек шланговых 33а27р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
