Шланговая задвижка с невыдвижным шпинделем 33а29р

Шланговая задвижка 33а29р Затвор 33а29р (материал корпуса – алюминий) с эластомерными патрубками из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33а29р

Давление номинальное: PN - до 1,6 МПа (16 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев на Ру 1,6 МПа (16 кгс/см2) по ГОСТ 12815-80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты и др.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Класс герметичности затвора с невыдвижным шпинделем  - "А".
Коэффициент сопротивления - 0,6.

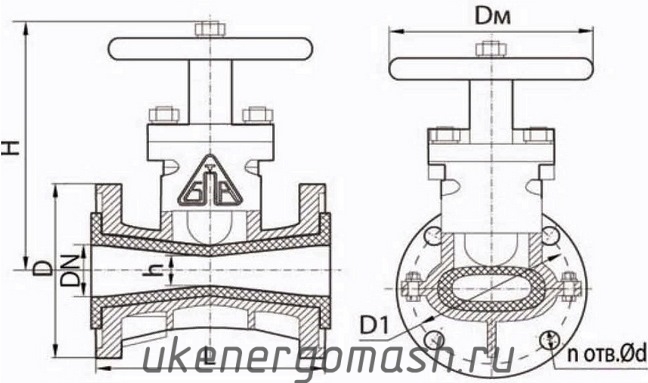

33а29р чертеж

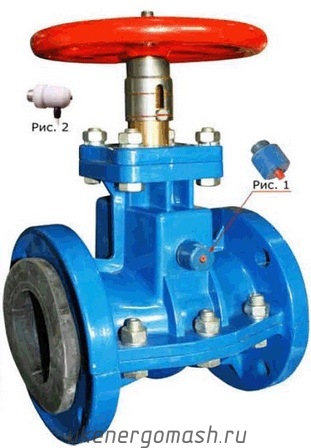

Механический сигнализатор разрыва патрубка (рис. 1).

Возможна комплектация ответными фланцами.

По запросу заказчика: задвижка комплектуется электромеханическим (нормально замкнутый контакт) сигнализатором разрыва патрубка (рис. 2).

Наличие указателя положения "ОТКРЫТО/ЗАКРЫТО".

Условный проход DN, мм

Размеры, мм

Масса, кг

D

D1

L

H

h

d

n

50

160

125

180

236

200

27

18

4

6,5

80

195

160

210

280

200

45

18

4

8,5

100

215

180

230

333

280

58

18

8

14



По любым техническим вопросам, вопросам подбора и приобретения задвижек шланговых 33а29р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
