Шланговая задвижка с пневмоприводом 33а619р

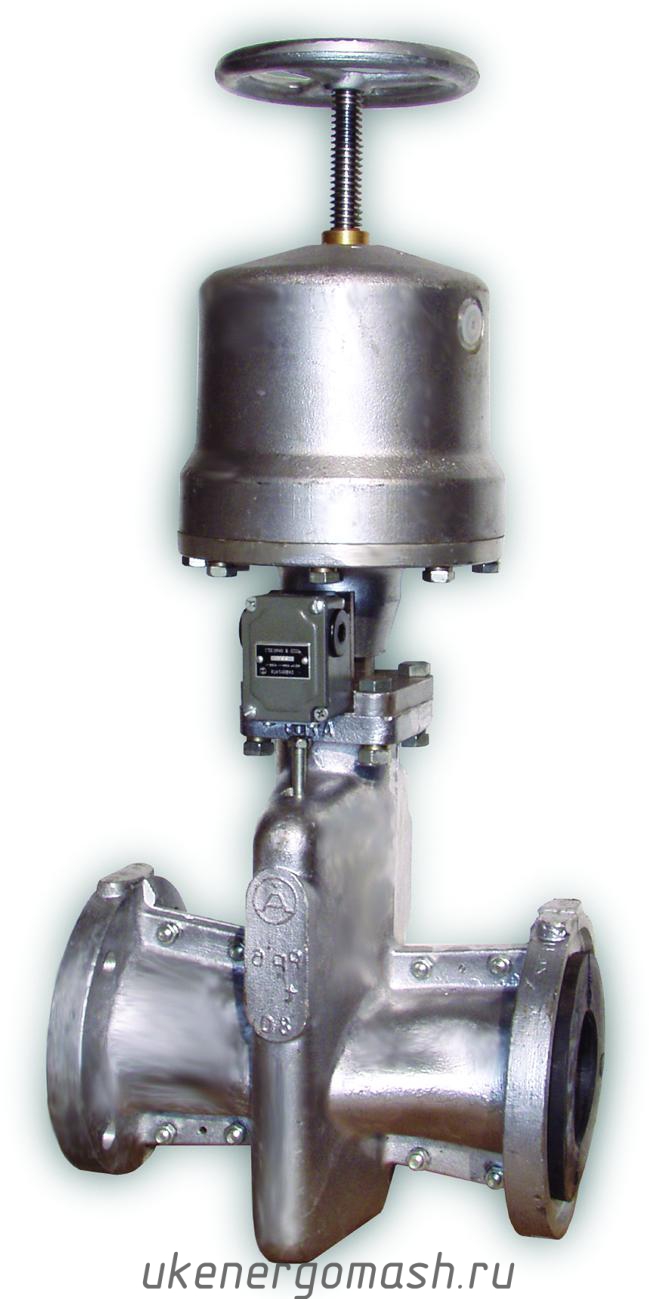

Шланговая задвижка 33а619р

Шланговый затвор 33а619р имеет технические параметры шланговой задвижки 33а603р с усовершенствованной конструкцией:

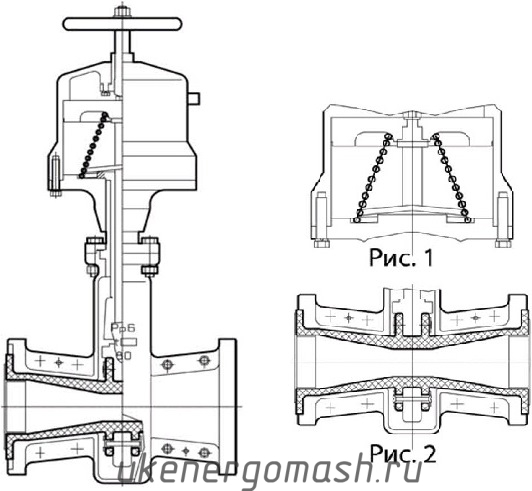

- механическая пружина в пневмоприводе (рис. 1) - для открытия задвижки;
- шины на патрубке и узел крепления шин к траверсам (рис. 2), для принудительного разжатия патрубка при
открытии (давлении в трубопроводе до 0,2МПа (2 кгс/см2)).

Технические характеристики шланговой задвижки 33а619р

Материал корпуса - алюминий.

Давление номинальное: PN - 0,6 МПа (6 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев – на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты.
Направление подачи среды - любое. Рабочее положение задвижки – приводом вверх.
Класс герметичности затвора - "А".
Коэффициент сопротивления - для DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4.
Шланговый затвор может комплектоваться ответными фланцами.
Давление управляющего воздуха в пневмоприводе Pупр. 0,5 – 0,6 Мпа (5 - 6 кгс/см2).
Шланговая задвижка с пневмоприводом выпускается в нормальном, экспортном и тропическом исполнении.

33а619р с пневмоприводом

По любым техническим вопросам, вопросам подбора и приобретения алюминиевых задвижек шланговых 33а619р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
