Задвижка шланговая с пневмоприводом 33а627р

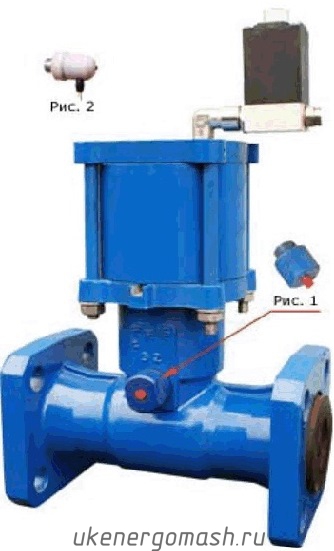

Задвижка шланговая 33а627р Задвижки с пневмоприводом 33а627р используют специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33а627р

Давление номинальное: PN - до 1,6 МПа (16 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев на Ру 1,6 МПа (16 кгс/см2) по ГОСТ 12815-80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты и др.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Класс герметичности затвора с пневмоприводом  - "А".
Коэффициент сопротивления - 0,1.

Давление управляющего воздуха Р упр 0,5 - 0,6 МПа (5 - 6 кгс/см2).
По требованию заказчика задвижка шланговая с пневмоприводом 33а627р может быть укомплектована пневматическим распределительным клапаном с электромагнитным приводом, напряжение питания 220 в. (рис. 3).

Условный проход, DN, мм

Размеры, мм

Масса, кг

D

D1

D2

L

H

h

d

n

25

25

 90

85

160

123

19

14

4

3,2

32

32

  105

100

180

140

28

18

4

3,9

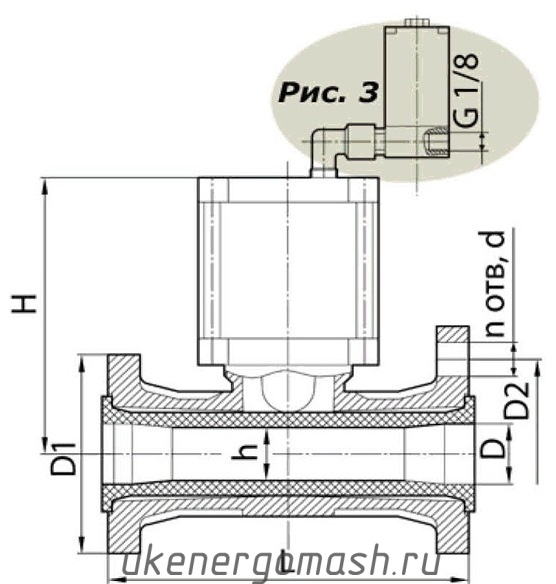

Задвижка с пневмоприводом 33а627р

По запросу заказчика: задвижка комплектуется электромеханическим (нормально замкнутый контакт) сигнализатором разрыва патрубка (рис. 2).

По любым техническим вопросам, вопросам подбора и приобретения задвижек шланговых 33а627р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
