Электропривод однооборотный SP 2.3, SPR 2.3 PA

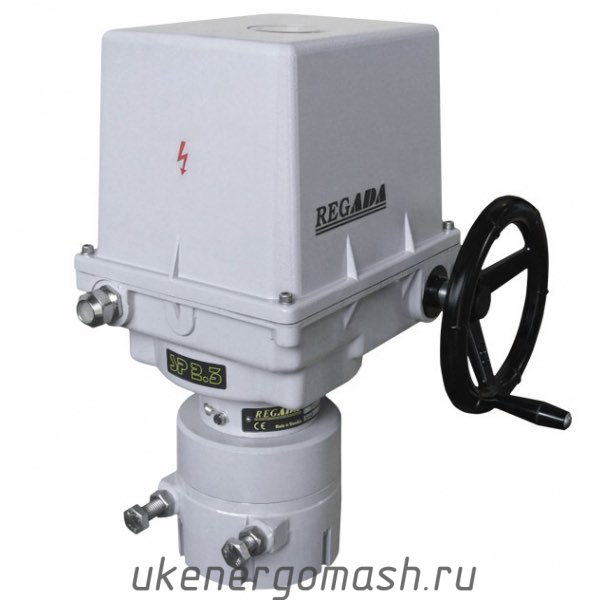

SP 2.3

Regada_SP-2-3

Технические данные
Типовой номер283
Макс. нагрузочны, [Нм]250
Выключающий момент, [Нм]290
Время полного за, [с/90°]20 до 160
Рабочий угол, [°]60° до 360°
Температура окр, [°Ц]-25 до +55
Степень защитыIP 67
Рабочая позицияпроизвольная
Масса, [кг]17 до 18

Стандартное оснащение

  • Напряжение 230 [V] AC
  • Клеммное присоединение
  • 2 выключатели момента
  • Механические жесткие упоры
  • 2 выключатели положения
  • Местный указатель положения
  • Механическое присоединение фланцевое по ISO 5211
  • Местное управление
  • Управления вручную

Добавочное оснащение

  • Напряжение 24 [V] AC, 24 [V] DC, 3x400 [V] AC
  • Присоединение на конектор
  • 2 добавочный выключатель положения
  • Датчик положения:
    • reзистивный 1x100 [Ω], 1x2000 [Ω], 2x100 [Ω], 2x2000 [Ω]
    • електронный датчик с R/I преобразователемr 4 - 20 [mA] с или без источника
    • емкостный датчик положения 4 - 20 [mA] с или без источника
  • Выключатель репулятора 0/4 aѕ 20 [mA], 0 aѕ 10 [V]
  • Исполнение со стойкой
  • Исполнение с рычагом
  • Тяга
Каталог Regada SP-2-3 однооборотный электропривод
Регада каталог
Руководство Regada SP_1 SP_2

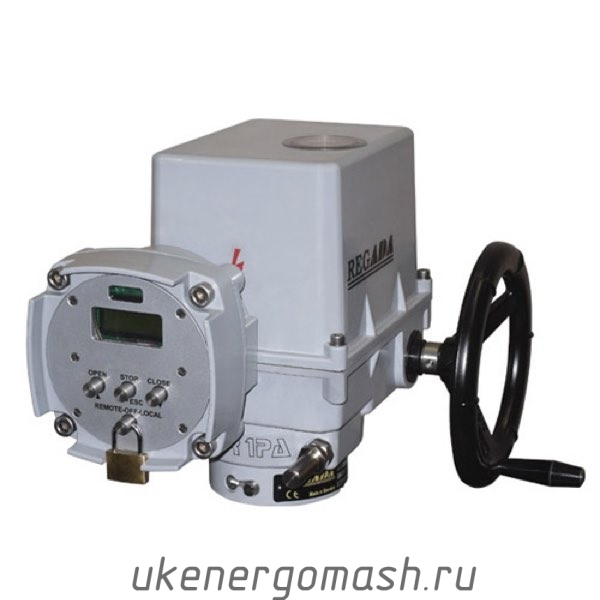

SPR 2.3 PA

Электропривод крана SPR 2.3 PA

Тип

Isomact

Типовой номер

233

Выключающий момент, Нм

46 – 575

Время полного закрытия, с/90°

8 – 160

Рабочий угол

60° – 360°

Температура окружающей среды, °C

-25 (-50) до +55

Степень пылевлагозащиты

IP 67 / IP 68

Рабочее положение

произвольная

Macca, кг

6,5 - 34

Оснащение электропривода и функции с DMS3

  • 230 V AC
  • Клеммное присоединение
  • Термовыключатель в обмотке электродвигателя
  • Выключающий момент от 50% до 100%
  • Блокирование момента в концевых положениях и при разгоне
  • 2 свободно программируемые реле R1, R2 (18 функций) и реле READY
  • Управление сигналом 0/4 – 20 mA, 4 – 12 mA, 12 – 20 mA, или 0/2 – 10 V
  • Управление напряжением 24 V DC
  • Импульсная эксплуатация
  • Тактовый режим хода
  • ESD (реакция на отказ)
  • Токовый датчик 4-20 mA пасивный
  • LED показатель положения
  • Коммуникационная граница раздела RS 232
  • Программа для параметризации
  • Комплектация жесткими упорами
  • Фланцевое присоединение ISO 5211
  • Ручное управление

Электропривода с DMS3

  • Местное управление
  • Модуль добавочных реле RE1, RE2, RE3, RE4, RE5, READY
  • Блок управления PROFIBUS DP V0/V1 или MODBUS RTU



Каталог Regada SPR 2.3 PA однооборотный электропривод
Общие указания
Руководство Regada_SPR_2.3_PA
DMS3 Инструкция блока управления
Инструкция местное управление
DMS3
