Электропривод линейный ST 2 / STR 2PA

ST 2

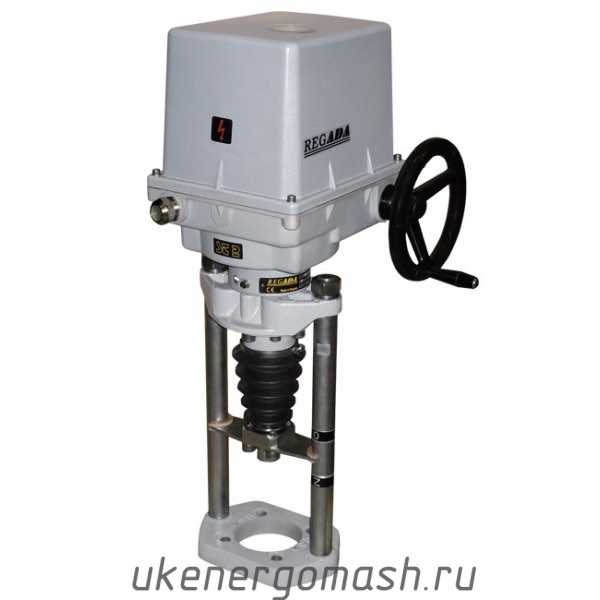

Электропривод шиберной задвижки regada ST2



Технические данные
Типовой номер 492
Макс. нагрузочна, Н21 500
Выключающая сила, Н9 000 до 25 000
Скорость перестановки, мин-110 до 120
Рабочий ход, мм80
Температура окр, °Ц-25 до +55
Степень защиты IP 65 / IP 67
Рабочая позиция произвольная
Масса, кг17 до 21

Оснащение привода

  • 230 V AC
  • Клеммное присоединение
  • 2 выключатели силы и положения
  • Столбчатое присоединение
  • Местный указатель положения
  • Ручное управление
  • IP 65

Опционально

  • 220 V AC, 3×400 V AC, 3×380 V AC, 24 V AC, 24 V DC
  • Присоединение на коннектор
  • Датчик положения:
    – датчик: 1×100 Ω, 1×2000 Ω, 2×100 Ω, 2×2000 Ω
    – электронный датчик– токовый 0/4 – 20 mA
    – eмкостный CPT 4 – 20 mA
  • 2 добавочный выключатель положения
  • Нагревательное сопротивление
  • Местное управление
Каталог Regada ST 2
Общие указания
Руководство Regada ST 2

 STR 2PA

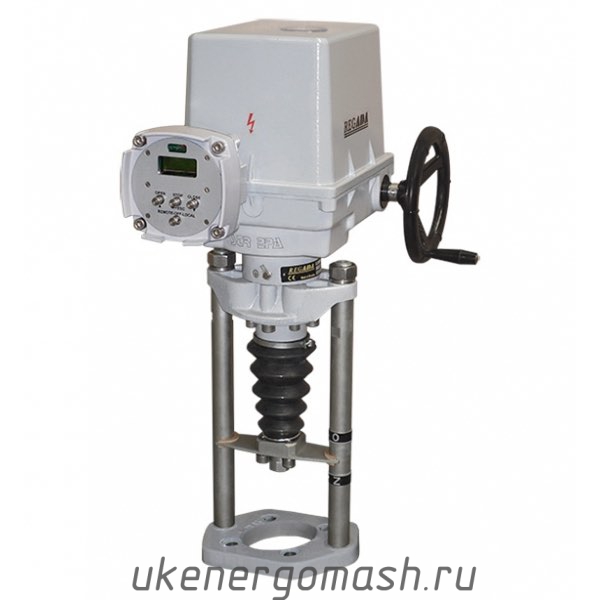

STR 2PA

Тип

Isomact

Типовой номер

432

Выключающая сила, Н

12 000 – 25 000

Скорость управления, мм/мин

10 – 120

Рабочий ход, мм

10 – 100

Темпер. окруж. среды, °C

-25 (-40) до +55

Степень защиты

IP 67

Рабочее положение

произвольное

Macca, кг

17 – 21,5

Оснащение привода и DMS3

  • 230 V AC
  • Присоединение на клеммную колодку
  • Термовыключатель в обмотке электродвигателя
  • Выключение в концевых положениях от положения и силы (50% - 100%)
  • Блокирование момента в концевых положениях при разгоне
  • 2 реле RE1, RE2 и READY
  • Управление сигналом 0/4 – 20 mA, 4 – 12 mA, 12 – 20 mA, или 0/2 – 10
  • Управление напряжением 24 V DC
  • Управление импульсом
  • Тактовый режим хода
  • ESD реакция на отказ
  • Токовый датчик 4 – 20 mA пассивный
  • Выходное напряжение 24 V DC, 40 mA
  • Нагревательное сопротивление
  • LED показатель положения
  • Коммуникационная граница раздела RS 232
  • Столбчатое присоединение
  • Ручное управление

Опционально

  • Напряжение 3×400, 3×380, 240, 220, 120, 24 V AC
  • Модуль добавочных реле R3,R4,R5
  • Местное управление
  • Стойка, Рычаг, Тяга



Каталог Regada STR 2 PA
Общие указания
Руководство Regada STR 2 PA
DMS3 Инструкция блока управления
DMS3
DMS3 Местное управление



CE
CE 7323 EEC
CE 89336 EEC
Certificate of conformity
