Электропривод Regada ST 1 / STR 1PA

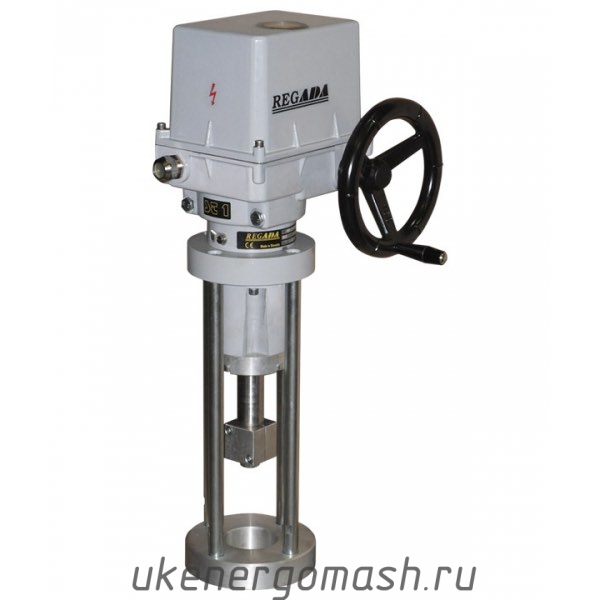

ST 1
Технические данные | ||
---|---|---|
Типовой номер | 491 / 431 | |
Макс. нагрузочна, [Н] | 8 700 | |
Выключающая сила, [Н] | 2 300 до 10 000 | |
Скорость перестановки, [мин-1] | 8 до 80 | |
Рабочий ход, [mm] | 80 | |
Температура окр, [°Ц] | -25 до +55 | |
Степень защиты | IP 65 / IP 67 | |
Рабочая позиция | произвольная | |
Масса, [кг] | 8,5 до 9 |
Стандартное оснащение привода
- 230 V AC
- Клеммное присоединение
- 2 выключатели силы и положения
- Фланцевое механическое присоединение
- Ручное управление
- Указатель положения
- IP 65
Опционально
- 220 V AC, 3×400 V AC, 3×380 V AC, 24 V AC, 24 V DC
- Присоединение на коннектор
- Датчик положения:
–сопротивления: 1×100 Ω, 1×2000 Ω, 2×100 Ω, 2×2000 Ω
– электронный – токовый 0/4 – 20 mA
– eмкостный CPT 4 – 20 mA - 2 добавочных выключателя положения
- Нагревательное сопротивление
- Местное управление
![]() | Каталог Regada ST 1 |
![]() | Общие указания |
![]() |

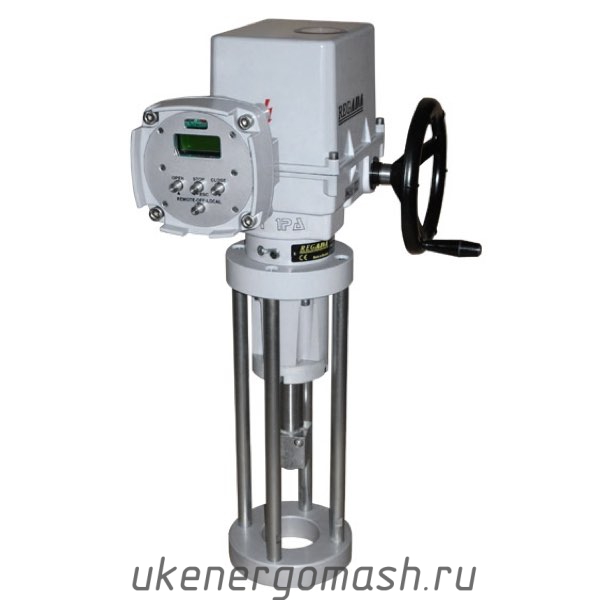

STR 1PA
Тип | Isomact |
Типовой номер | 431 |
Выключающая сила, Н | 2300 – 10 000 |
Скорость управления, мм/мин | 8 – 80 |
Рабочий ход, мм | 10 – 80 |
Температура окружающей среды, °C | -25 до +55 |
Степень защиты | IP 67 |
Рабочее положение | произвольное |
Macca, кг | 8,5 – 10,5 |
Стандартное оснащение привода
- 230 V AC
- Клеммное присоединение
- Выключение в концевых положениях от положения и силы
- Блокирование момента в концевых положениях и при разгоне
- 2 реле RE1, RE2 и реле READY
- Управление сигналом 0/4 – 20 mA, 4 – 12 mA, 12 – 20 mA, или 0/2 – 10 V
- Управление напряжением 24 V DC
- Управление импульсом
- Тактовый режим хода
- ESD (реакция на отказ)
- Токовый датчик 4-20 mA пасивный
- Нагревательное сопротивление
- LED показатель положения
- Коммуникационная граница раздела RS 232
- Столбчатое и фланцевое механическое присоединение
- Местный указатель положения
- Ручное управление
- IP 67
Опционально
- 3×400, 3×380, 240, 220, 120, 24 V AC
- Модуль добавочных реле R3,R4,R5
- Местное управление
