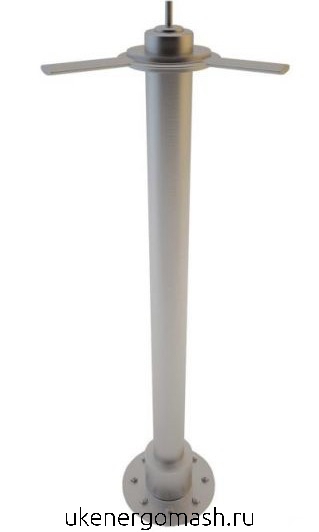

Удлинитель колонки управления

Удлинитель колонки управления

Удлинитель колонки управления

Удлинители колонок управления задвижками  используются при необходимости поднять колонку над плитой перекрытия и над плитой перекрытия нужна насыпь. Тогда колонка управления крепится сверху.

Длина удлинителя для ручных и электроприводных колонок: от 200 до 2000мм.

Конструкция  удлинителя колонки управления



  • Штанга
  • Штурвал
  • Переходник



Крутящий момент передается со штурвала через штангу на переходник и на механизм управления задвижки.

Удлинитель в системах водоснабжения и канализации используется с вентилями:

  • УШЗ
  • УШЗС
  • УШВ
  • УШВС
  • УЗ по Т-ММ-01-00

Типы удлинителей:

  • УД1– насыпь высотой до 0,5 м.
  • УД2- насыпь высотой от 0,5 до 1 м.
  • УД3- насыпь высотой от 1 до 1,5 м.

Климатические исполнения:

- У1 при температуре окружающего воздуха от плюс 40 до минус 40°С;

- ХЛ при температуре окружающего воздуха от плюс 40 до минус 60°С.

Условное обозначение удлинителя:

УД Х.КY.Z.V

Х – тип удлинителя;

Y – тип колонки (Р – ручная, Э – под электропривод);

Z – обозначение ручной колонки или тип электропривода,

V - климатическое исполнение.

Монтаж колонки управления задвижками под электропривод с удлинителем

Монтаж колонки управления задвижками под электропривод с удлинителем

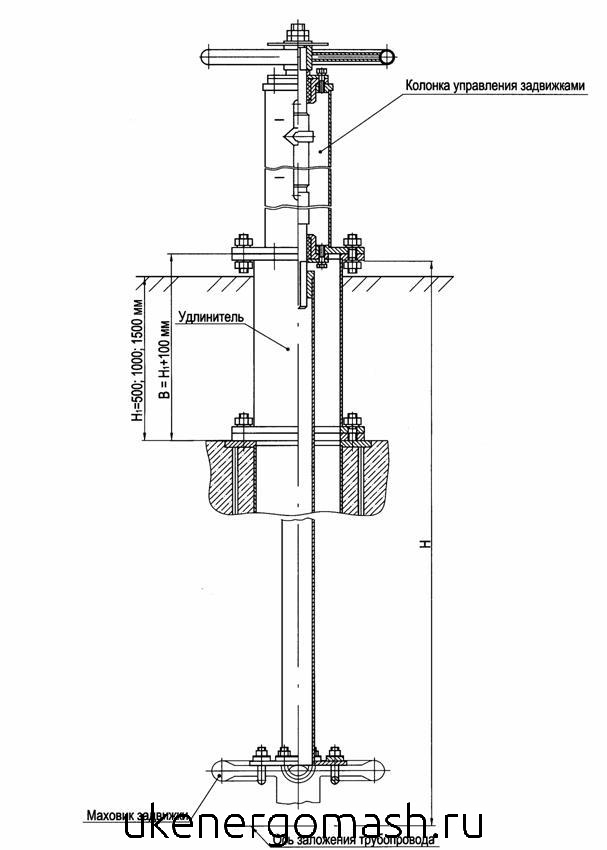

Монтаж колонки управления задвижками с ручным приводом с удлинителем

Монтаж колонки управления задвижками с ручным приводом с удлинителем





Уважаемые заказчики! Узнать цену на удлинитель колонки управления задвижками, шаровыми кранами, затворами, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел +7 (343) 222-79-77, либо заполнив заявку онлайн...
