Насосные станции водоснабжения КасПамп В
.jpg) | В - насосная установка стандартного исполнения Вс - насосная установка специального исполнения Области применения насосных установок:
Особенности насосных установок КасПамп:
|
Регулирование:
- Частотное с контроллером + ЖК-дисплей
- Автоматическое с контроллером + ЖК-дисплей
- Релейное со встроенным логическим модулем
Конструкция установки водоснабжения
- Насос (1-6 шт): центробежный вертикальный многоступенчатый с гидравлической частью из нержавеющей стали ((DPV (DP-Pumps, Нидерланды), LOWARA (Италия), WILO (Германия), Grundfos (Дания), типа К и КМ (Россия)).
- Плита-основание из стали.
- Запорный клапан - на входе насоса, обратный и запорный клапаны - на выходе.
- Мембранный бак (8-18 л) для защиты от гидроударов при пуске (корпус - сталь, мембрана – бутил).
- Дистанционное управление и диспетчеризация по RS-485.
- Всасывающий и напорный коллекторы (нержавеющая сталь)- на входе и на выходе станции. Для автоматической работы установки устанавливается реле давления / датчик давления на напорной магистрали.
- Манометры на всасывающей и напорной магистралях.
- Электрический шкаф управления (релейное / частотное регулирование).
- Установка собирается, настраивается и проверяется на заводе.
- Реле защиты от "сухого" хода предотвращают работу установки "всухую".
Технические данные станции водоснабжения
- Макс. подача: 9600 м3/ч
- Макс. напор: 340 м
- Количество насосов: 0т 1 до 6
- Сетевое напряжение: 3 х 380 В
- Макс. температура перекачиваемой жидкости: 700 С (по запросу 1200 С)
- Макс. температура окружающей среды: 500 С
- Макс. рабочее давление: 40 бар
- Частота вращения электродвигателя: 2900 об/мин, 1450 об/мин

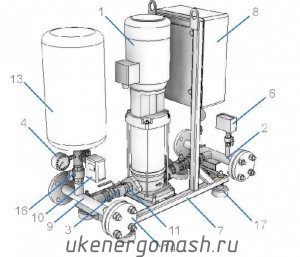

Пример станции релейного регулирования с 1 насосом* | ||
Поз. | Наименование изделия | Количество |
1 | Насос с электродвигателем | 1 |
2 | Входной коллектор | 1 |
3 | Кран шаровый или затвор дисковый | 2 |
4 | Манометры | 2 |
5 | Датчик давления | - |
6 | Реле защиты от «сухого» хода | 1 |
7 | Основание-1 | 1 |
7 | Основание-2 | - |
8 | Шкаф управления | 1 |
9 | Выходной коллектор | 1 |
10 | Реле давления или датчик давления | 1 |
11 | Обратный клапан | 1 |
13 | Мембранный бак | 1 |
14 | Заглушка | 2 |
15 | Заглушка пластиковая | - |
16 | Кран муфтовый | 3 |
17 | Виброопоры | 4 |
*Может быть изменена в соответствии с пожеланиями заказчика
