У-образные коллекторы Smedegaard

У-образные коллекторы Smedegaard

У-образные коллекторы SmedegaardY-образные коллекторы SMEDEGAARD применяются в системах отопления и кондиционирования в промышленных сооружениях, офисах, предприятиях, жилых домах:
  • Заменяет обвязку двух насосов
  • Автоматическая работа двух насосов в режиме «рабочий-резервный»
  • Возможность параллельной работы насосов
  • Простота в монтаже и эксплуатации
  • Компактность
  • Возможность демонтажа одного насоса при сохранении системой своих функций
  • объединяющую в себе (в виде двух компактных узлов) встроенные обратные и запорные клапаны
  • Ручная изоляция насосов при проведении ремонтных работ
  • Не требуется применения круглых заглушек и остановки обоих насосов
  • Минимальные гидравлические потери


Материалы коллектора

Корпус коллектора

Чугун CI GR 17

Корпус клапана

Чугун CI GR 17

Ось клапана

Нержавеющая сталь

Седло клапана

Неопрен. Нержавеющая сталь

Уплотнительное кольцо

Резина EPDM

Варианты положения клапанов Y-образного коллектора Smedegaard

Схема коллектора
Левый насос в работе
Правый насос готов к работе

Схема коллектора
Левый насос изолирован для замены
Правый насос в работе

Схема коллектора
Оба насоса работают в параллель

Схема коллектора
Оба насоса изолированы для замены

Технические характеристики

Максимальная температура перекачиваемой жидкости

110°С

Максимальное давление

10 бар

Максимальное давление, развиваемое насосом

3 бар

Присоединения

Ду 25

Муфты 1"

Ду 32

Муфты 1¼"

Ду 40-125

Фланцы Ру 10

Присоединания

Y-образные коллекторы 25 мм и 32 мм соединяются с насосами при помощи муфт размером 1¼".

Остальные коллекторы имеют стандартные фланцевые присоединения Ру 10.

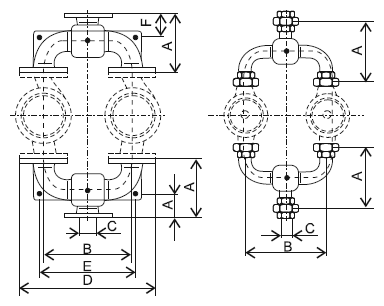

Схема присоединения коллектора

Тип

Размеры, (мм)

Вес, (кг)

A

B

C

D

E

F

32 мм – DIN

170

200

1¼"

-

-

-

5,5

40 мм – DIN

160

285

38

435

309

58

32

50 мм – DIN

190

320

50

385

348

77

32

2" B.S.

190

320

50

472

348

77

32

65 мм – DIN

235

340

65

525

373

94

50

80 мм – DIN

245

370

80

570

420

86

60

3" B.S.

245

370

80

554

420

86

60

100 мм – DIN

380

600

100

820

600

180

100

4" B.S.

380

600

100

820

600

180

100

125 мм – DIN

380

600

125

850

600

180

100

Установка

1.     Проверьте правильность установки всасывающего и нагнетательного патрубков коллектора в соответствии с маркировкой шильдиков.

2.     Клапаны могут работать в любом положении (насосы с «мокрым» ротором должны устанавливаться с горизонтально ориентированным валом)

3.     Монтаж коллектора проводится при закрепленных элементах насоса

Схема установки коллектора

Изоляция насоса 1

Поверните шпиндели клапанов на всасывающем и нагнетательном патрубке по часовой стрелке, риски на них должны соответствовать положению 2. Повернуть оба шпинделя на 180° против часовой стрелки для фиксации положения.

Изоляция насоса 2

Поверните шпиндели клапанов на всасывающем нагнетательном патрубке по часовой стрелке, риски на них должны соответствовать положению 4. Повернуть оба шпинделя на 180° против часовой стрелки для фиксации положения.

Изоляция обоих насосов

Поверните шпиндели клапанов на всасывающем и нагнетательном патрубке по часовой стрелке, риски на них должны соответствовать положению 3. Поверните оба шпинделя на 180° против часовой стрелки для фиксации положения (возвращение в нормальное эксплуатационное положение - поверните оба шпинделя по часовой стрелке, чтобы риски на них соответствовали положению 1)

Уважаемые заказчики! Узнать цену на у-образные коллекторы насосов Smedegaard, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
