Клиновая задвижка VAG KOS с металлическим уплотнением

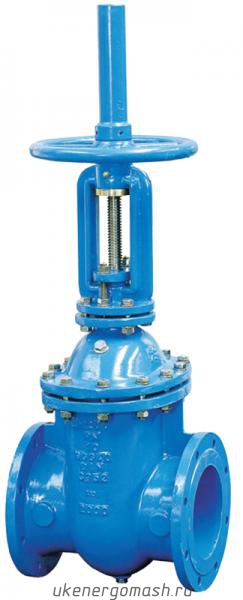

Задвижка с обрезиненным клином AWTek

PN: 10, 16

DN: 50-1200

Tраб от -5°C до 60°C

Среда: вода, сточные воды



Задвижка VAG KOS с металлическим уплотнением устанавливается на трубопроводах технической воды и канализации, температурой до 60° С.
Возможна бесколодезная установка (задвижка с невыдвижным шпинделем).

 Клиновая задвижка AWTekpdf-icon    Техническая информация Клиновая задвижка VAG KOS



Конструкция клиновой задвижки VAG KOS

  • Металлическое уплотнение
  • Двустороннее фланцевое соединение
  • Стандартное исполнение - выдвижной шток / по запросу - невыдвижной шток
  • Регулируемое уплотнение шпинделя с сальником
  • Возможны исполнения: с дренажным винтом, с байпасом

Материалы задвижки

  • Корпус: ВЧШГ (GGG-40) с эпоксидным покрытием
  • Колпак: ВЧШГ (GGG-40)
  • Клин: ВЧШГ (GGG-40)
  • Шпиндель: нерж. сталь
  • Седло в корпусе и седло клина: обесцинкованная бронза (на сточные воды)
  • Шпиндельная гайка: обесцинкованная бронза (на сточные воды)

Стандарты:

  • ГОСТ 54808-2011, герметичность класса А.
  • Фланцы по ГОСТ Р 54432-2011
  • ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие технические условия».
  • Сертификат соответствия требованиям промышленной безопасности.
  • Соответствие Единым санитарно-экологическим и гигиеническим требованиям.

Управление

  • при бесколодезной установке задвижки комплектуются телескопическим штоком и ковером с опорной плитой
  • штурвал / электропривод
  • пневмопривод

DN

PN

Макс.
давление, бар

Макс.
рабочая температура, °С

Испытательное
давление в корпусе с
водой, бар

Испытательное
давление при закрытии
с водой, бар

50..1200

10

10

60

15

11

50..1200

16

16

60

24

17,6

Управление - штурвал

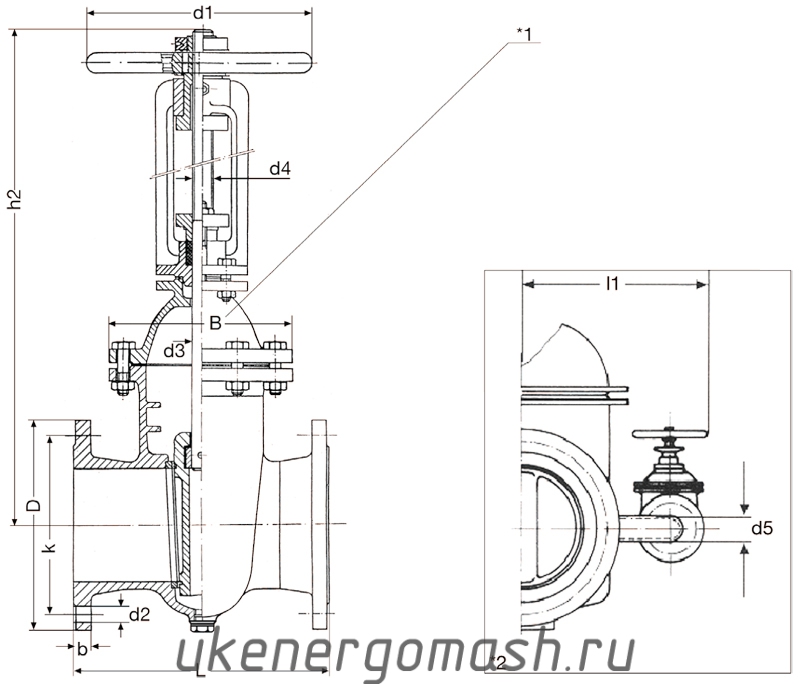

Клиновая задвижка VAG KOS

PN10, габариты, мм

DN

B

D

L

b

d1

d2

d3/4

d5

h2
(открыто)

h2
(закрыто)

k

l1

Кол-во
отверстий,
шт

Оборотов/
ход

Вес с
маховиком,
кг

50

160

165

250

19

180

19

20

-

470

410

125

-

4

18

22

65

205

185

270

19

225

19

24

-

550

460

145

-

4

18

34

80

220

200

280

19

225

19

24

-

585

480

160

-

8

21

35

100

260

220

300

19

280

19

26

-

690

570

180

-

8

24

50

125

295

250

325

19

320

19

28

-

820

670

210

-

8

30

51

150

330

285

350

19

320

23

28

-

920

740

240

-

8

36

86

200

400

340

400

20

360

23

32

-

1155

930

295

-

8

38

138

250

460

395

450

22

400

23

36

-

1400

1115

350

-

12

47

190

300

550

445

500

24,5

500

23

36

-

1540

1200

400

-

12

56

275

350

585

505

550

24,5

500

23

40

40

1720

1340

460

440

16

55

365

400

670

565

600

24,5

640

28

44

40

2020

1580

515

480

16

62

495

450

720

615

650

25,5

640

28

44

40

2100

1650

565

510

20

70

675

500

820

670

700

26,5

720

28

50

50

2400

1850

620

530

20

68

970

600

960

780

800

30

720

31

50

65

2790

2140

725

685

20

82

1110

700

1030

895

900

32,5

800

31

55

65

3140

2400

840

735

24

82

1456

800

1160

1015

1000

35

800

34

60

80

3650

2800

950

780

24

94

1986

900

1260

1115

1100

37,5

800

34

65

100

4030

3080

1050

870

28

95

2636

1000

1400

1230

1200

40

900

37

70

100

4450

3300

1160

930

28

105

3750

1200

1655

1455

1400

45

1000

41

85

125

5300

4020

1380

1055

32

107

5460



PN16, габариты, мм

DN

B

D

L

b

d1

d2

d3//4

d5

h2
(открыто)

h2
(закрыто)

k

l1

Кол-во
отверстий,
шт

Оборотов/
ход

Вес с
маховиком,
кг

200

400

340

400

20

360

23

32

-

1155

930

295

-

12

38

138

250

460

405

450

22

400

28

36

-

1400

1115

355

-

12

47

190

300

550

460

500

24,5

500

28

36

-

1540

1200

410

-

12

56

275

350

585

520

550

26,5

500

28

40

40

1720

1340

470

440

16

55

365

400

670

580

600

28

640

31

44

40

2020

1580

525

480

16

62

495

450

720

640

650

30

640

31

44

40

2100

1650

585

510

20

70

675

500

820

715

700

31,5

720

34

50

50

2400

1850

650

530

20

68

970

600

960

840

800

36

720

37

50

65

2790

2140

770

685

20

82

1110

*1: «B» в повороте на 90°
*2: DN 350-1200 с байпасом по запросу.
