Дисковый поворотный затвор Genebre (модель 2104)

Дисковый поворотный затвор Genebre 2104

Дисковый поворотный затвор женебре 2104Ду 50-250 Ру 10

Максимальное рабочее давление 10 бар.

Рабочая температура –25º C + 180ºC.

Среда применения: отопление и водоснабжение.

Нержавеющая сталь AISI 316 + PTFE

Корпус из двух частей, нерж. сталь AISI, монтаж между фланцами  ANSI ANSI 150 и DIN PN 10/16.

Уплотнение из PTFE на базе EPDM.

Диск из нержавеющей стали AISI 316 (CF8M).

Шток из нерж. стали AISI 316.

Монтаж привода по норме ISO  5211.

Расстояние между фланцами по норме UNE 558-1 Serie 20  (DIN 3202 K1).

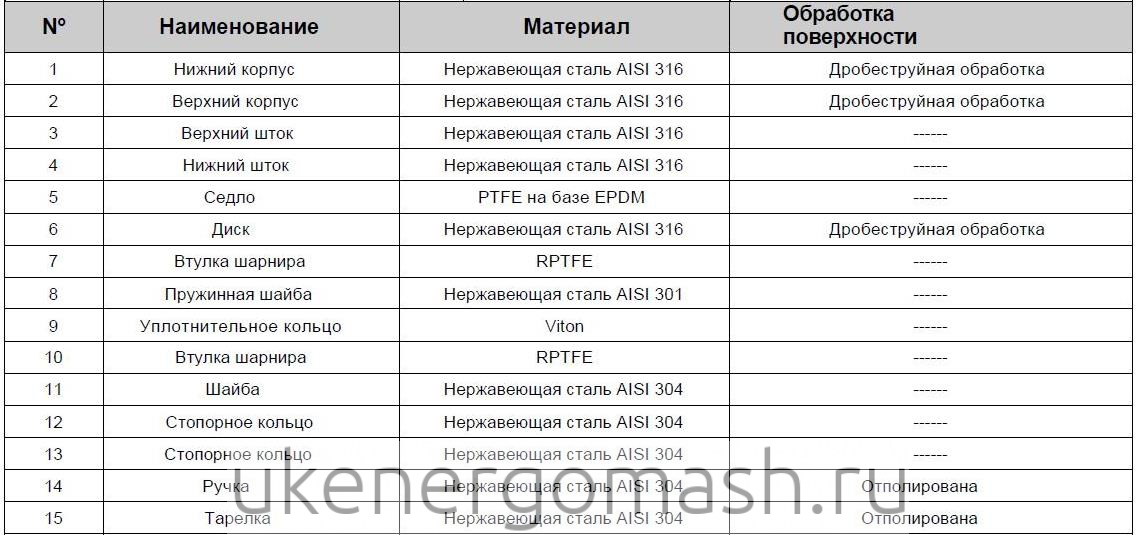

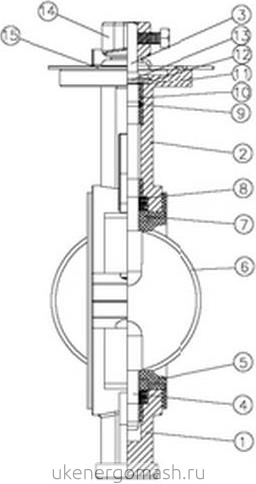

 Характеристики поворотного дискового затвора Genebre модель 2104Схема поворотного дискового затвора 2104 женебре

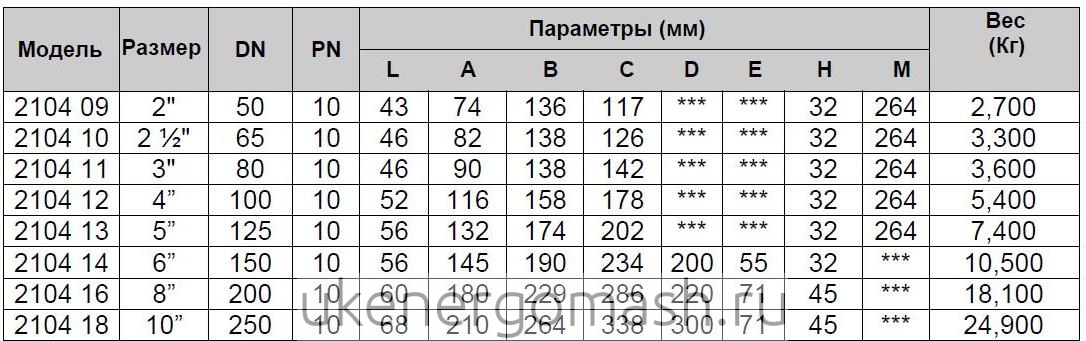

Параметры затвора Genebre модель 2104

Ду Ру затвора поворотного дискового 2104 женебре





















*** Примечание: Начиная с 6” ( DN 150 ) затвор комплектуется ручным приводом.

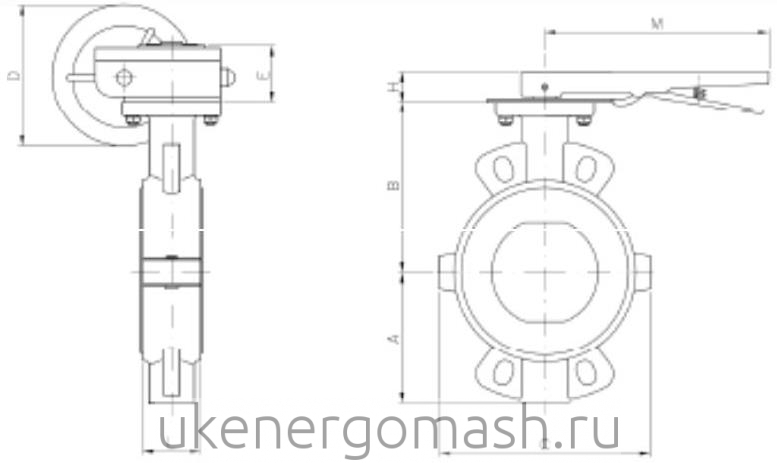

Схема затвора поворотного дискового 2104 женебре

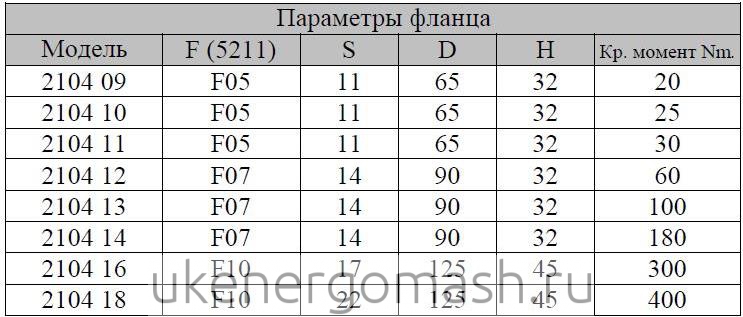

Параметры фланца:

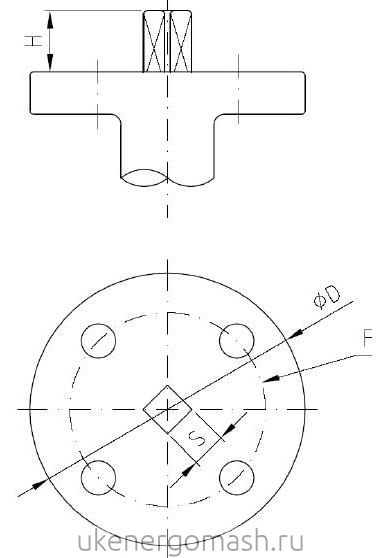

Таблица размеров фланцев затвора 2104 женебречертеж фланцев затвор 2104 женебре

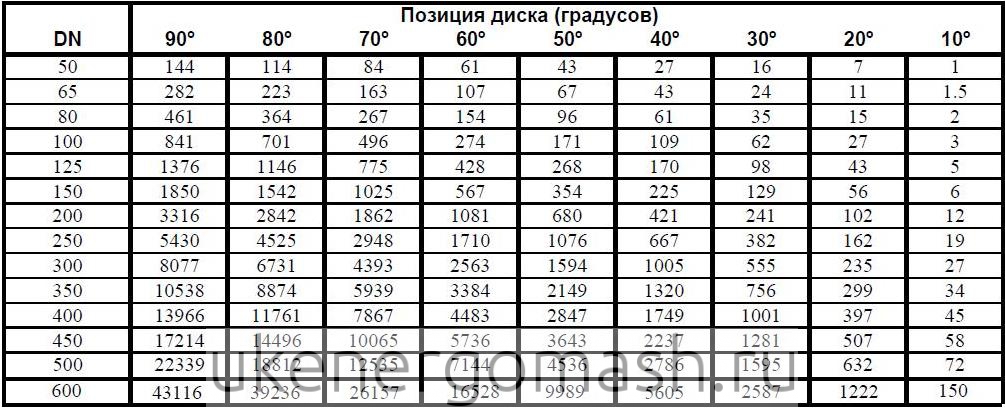

 Потеря напора в зависимости от положения диска (градусы)

 Позиции диска поворотного затвора Genebre

 Значение Kv

Kv - пропускная способность затвора (м3/ч)

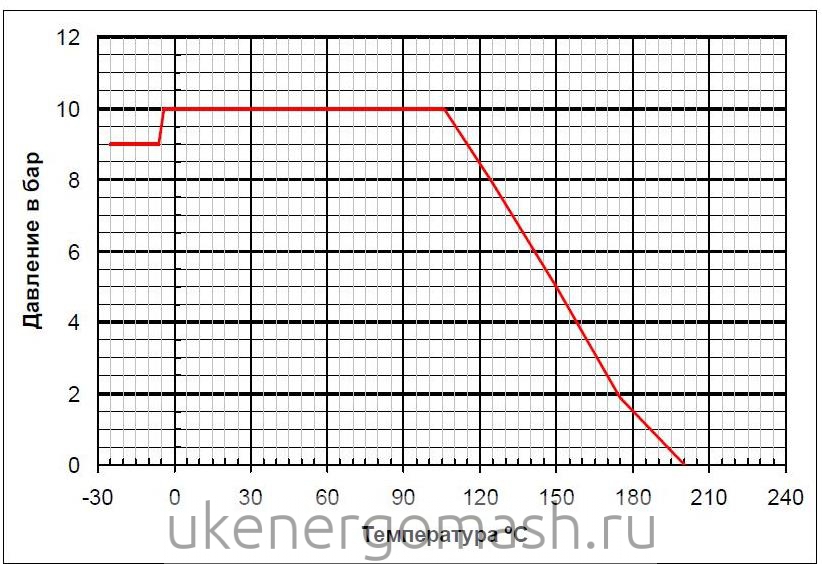

 ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ

График зависимости давление-температура затвор Genebre

Меры предосторожности при установке:

Схема установки поворотного дискового затвора- Не устанавливать затвор в полностью закрытом положении.

- Контролировать параллельность фланцев.

- Не использовать дополнительные прокладки между затвором и фланцем.












Уважаемые заказчики! Узнать цену на дисковый поворотный затвор Genebre 2104, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ +7 (343) 222-79-77 либо заполнив заявку он-лайн...
