ЗАТВОРЫ ДИСКОВЫЕ С РУКОЯТКОЙ
DN 32-300 мм, PN 0,6-2,5 МПа
Рукоятка обеспечивает быстрое открытие и закрытие затвора. Затворы с ручным управлением имеют надежную конструкцию и высокие технические характеристики при малых габаритах и небольшом весе. По отдельному заказу комплектуются датчиками крайних положений. Отмечено, что затворы с ручным управлением намного дешевле задвижек.

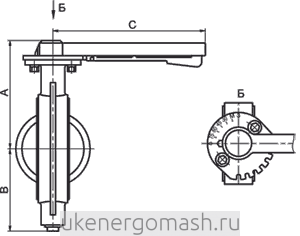

DN, мм | Размеры, мм | С | Масса, кг, не более | ||||||||||||
Серия Универсал, Универсал-М | Серия Стандарт | Серия Эксклюзив, Эксклюзив-М | Серия Универсал, Универсал-М | Серия Стандарт | Серия Эксклюзив, Эксклюзив-М | ||||||||||
Материал корпуса затвора дискового | Материал корпуса затвора дискового | ||||||||||||||
ВЧШГ, сталь | ВЧШГ | Сталь | Сталь, ВЧШГ | ВЧШГ | Сталь | ВЧШГ | Сталь | ВЧШГ | Сталь | ||||||
А | В | А | В | А | В | А | В | ||||||||
32 | 143 | 65 | 174 | 60 | 153 | 90 | 153 | 90 | 200 | 13,4 | 13,5 | 13,1 | 13,6 | 13,1 | 13,6 |
40 | 143 | 65 | 174 | 60 | 153 | 90 | 153 | 90 | 200 | 14,5 | 14,6 | 14,2 | 14,7 | 14,2 | 14,7 |
50 | 143 | 65 | 174 | 60 | 153 | 90 | 153 | 90 | 200 | 3,4 | 3,5 | 3,1 | 3,15 | 3,6 | 3,8 |
65 | - | - | 186 | 70 | 168 | 95 | 168 | 97 | 200 | - | - | 3,8 | 4,1 | 3,9 | 4,1 |
80 | 165 | 80 | 191 | 80 | 173 | 102 | 173 | 100 | 200 | 4,2 | 4,6 | 4,7 | 5,1 | 4,8 | 5,1 |
100 | 183 | 120 | 209 | 90 | 183 | 117 | 183 | 117 | 300 | 6,6 | 6,7 | 6 | 6,5 | 7,1 | 7,5 |
125 | 203 | 135 | 224 | 112 | - | - | 203 | 127 | 300 | 8,2 | 8,4 | 8 | 8,6 | 9 | 9,5 |
150 | 213 | 150 | 236 | 128 | - | - | 213 | 163 | 300 | 10,1 | 10,3 | 9,2 | 9,9 | 11,5 | 12,1 |
200 | 277 | 175 | 310 | 155 | - | - | 277 | 193 | 500 | 22,2 | 22,6 | 17,9 | 19,1 | 20,1 | 21 |
250 | 339 | 220 | 340 | 187 | - | - | 339 | 227 | 800 | 32,6 | 33 | 25,8 | 27,6 | 30,4 | 31,7 |
300 | 379 | 250 | 378 | 220 | - | - | 379 | 256 | 800 | 43 | 45,2 | 39,3 | 42,3 | 43,5 | 45,5 |
* Для DN 32-150 тип конструкции - с клавишей,
для DN 200-300 тип конструкции - с винтом.
