Затвор дисковый с электроприводом АР-МОК

ЗАТВОРЫ ДИСКОВЫЕ С ЭЛЕКТРОПРИВОДОМ АР-МОК

DN 32-300 мм, PN 0,6-2,5 МПа

ЗАТВОРЫ ДИСКОВЫЕ С ЭЛЕКТРОПРИВОДОМ АР-МОКПреимущества электроприводов АР-МОК:

- изготовитель электропривода АР-МОНЕД ZPA Pecky (Чехия)

- точность регулирования времени «позиционирования», за счет малого люфта выходного вала механизма

- датчик положения выходного органа, концевых и путевых микропереключателей (формирование дискретной информации о крайних и промежуточных положениях рабочего органа арматуры и аналоговой информации о динамике его перемещения)

- маховик ручного дублера неподвижен (безопасность эксплуатации)

- местный указатель положения регулирующего органа арматуры (контроль работы арматуры на месте эксплуатации)

- установка в различных положениях

- электропривод напрямую стыкуется с затвором поворотным дисковым, без применения КМЧ, что исключает появление люфтов между затвором и электроприводом- регулируемые механические ограничители полного хода выходного органа (для защиты арматуры от механического повреждения при отказе концевых микропереключателей)

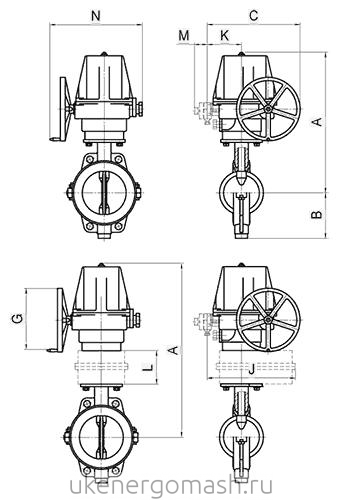

Затвор дисковый арматек-мок схема



- безопасность: муфта ограничения для защиты от перегрузки и излома, резистор не дает образоваться конденсации влаги в электроприводе


- резистор обогрева внутреннего пространства
- удобный монтаж электрического соединения

- степень защиты оболочки механизма — IP 65

Функции механизмов АР-МОК, работающих в системах автоматического регулирования:

- открытие и закрытие арматуры:  автоматическое, дистанционное, ручное

- размещение рабочего органа арматуры в любом промежуточном положении

- сигнал о конечном и промежуточных положениях рабочего органа арматуры

Основные размеры и массы электропривода АР-МОК:

DN, мм

Размеры, мм

С

G

J

K

L

M

N

Масса, кг, не более

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Материал корпуса затвора дискового

Материал корпуса затвора дискового

ВЧШГ, сталь

ВЧШГ

Сталь

Сталь, ВЧШГ

ВЧШГ

Сталь

ВЧШГ

Сталь

ВЧШГ

Сталь

А

В

А

В

А

В

А

В

32

357

65

388

60

367

90

367

90

245

160

-

98

-

70

285

20,4

20,5

20,8

20,8

19,8

20,8

40

357

65

388

60

367

90

367

90

245

160

-

98

-

70

285

21,5

21,6

21,9

21,9

20,8

21,9

50

357

65

388

60

367

90

367

90

245

160

-

98

-

70

285

10,4

10,5

10,4

10,8

10,4

10,9

65

-

-

400

70

382

95

382

97

245

160

-

98

-

70

285

-

-

11,3

11,4

10,8

11,4

80

379

80

413

80

387

102

387

100

245

160

-

98

-

70

285

11,5

11,6

11,5

11,8

12,1

12,7

100

475

120

500

90

475

117

475

117

290

200

-

111

-

70

325

18,6

18,7

18,6

19

19,4

20,4

125

495

135

516

112

-

-

495

127

290

200

-

111

-

70

325

20,5

20,7

20,5

-

20,3

21,4

150

633

150

528

128

-

-

633

163

290

200

263

111

128

70

325

30,1

30,3

30,1

-

29,9

31,5

200

663

175

568

155

-

-

663

193

290

200

263

111

128

70

325

39

39,4

39

-

36,6

38,5

250

671

220

659

187

-

-

658

227

262

250

-

128

-

70

403

53

53,6

53

-

50,5

53,2

300

698

250

697

220

-

-

698

256

262

250

-

128

-

70

403

64,5

65,2

64,5

-

80,8

85

 Технические характеристики электропривода АР-МОК:

Наименование показателя

Единица измерения

АР-МОК-63

АР-МОК-125

АР-МОК-250

АР-МОК-500

АР-МОК-1000

Момент максимальный

Н*м

80

125

250

500

1000

Время поворота на 90°

Сек

20

Электропитание

В

380; 220

Частота

Гц

50

Режим эксплуатации



S2; S4

Степень защиты

IP

65

Мощность электродвигателя

Вт

15

90

90

120

120

Масса

кг

7

13

21

27

45

Указатель положения арматуры



+

Обогрев



+

Условия окружающей среды

°C

-40…+50

Выключатели по положению



+

Выключатели по моменту



+

Ручное управление



+

Возможна комплектовка затвора приводом АР-МОК во взрывозащищенном исполнении.

Таблица применения АРМАТЕК-МОК

DN, мм

Марка электропривода

Серия затворов дисковых

«Универсал»

«Стандарт»

«Эксклюзив»

«Эксклюзив-М», «Универсал-М»

32-80

50-80

50-80

50-80

АР-МОК 63

100-125

100-150

100-150

100-125

АР-МОК 125

150-200

200

200

150

АР-МОК 250

250-300

250-300

250

200

АР-МОК 500

-

-

300

250-300

АР-МОК 1000



Схемы электропривода АР-МОК.jpg

Примеры схем внешних подключений электропривода АР-МОК.jpg

Диаграммы работы концевых выключателей электропривода АР-МОК.jpg
