ЗАТВОРЫ ДИСКОВЫЕ С ЭЛЕКТРОПРИВОДОМ МЭОФ
DN 32-800 мм, PN 0,6-2,5 МПа
Преимущества электроприводов МЭОФ:
- механизмы МЭОФ приводят в действие запорно-регулирующую арматуру в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулиюрующих и управляющих устройств
- электропривод МЭОФ напрямую стыкуется с затвором поворотным дисковым, без применения КМЧ, что исключает появление люфтов между затвором и электроприводом
- регулируемые механические ограничители полного хода выходного органа (для защиты арматуры от механического повреждения при отказе концевых микропереключателей)
- самотормозящаяся передача (за счет чего обеспечивается малый выбег выходного вала механизма)
- точность регулирования времени «позиционирования», за счет малого люфта выходного вала механизма
- датчик положения выходного органа, концевых и путевых микропереключателей (формирование дискретной информации о крайних и промежуточных положениях рабочего органа арматуры и аналоговой информации о динамике его перемещения)
- маховик ручного дублера неподвижен (безопасность эксплуатации)
- местный указатель положения регулирующего органа арматуры (контроль работы арматуры на месте эксплуатации)
- установка в различных положениях
- механические ограничители полного хода выходного органа (защита арматуры от механического повреждения при отказе концевых микропереключателей)
Функции механизмов МЭОФ, работающих в системах автоматического регулирования:
- открытие и закрытие арматуры: автоматическое, дистанционное, ручное
- остановка арматуры в различных промежуточных положениях автоматически и дистанционно
- размещение рабочего органа арматуры в любом промежуточном положении
- сигнал о конечном и промежуточных положениях рабочего органа арматуры

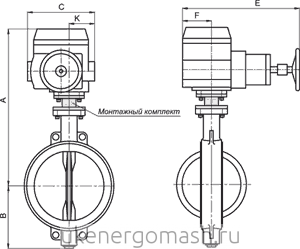

Размеры и массы электропривода МЭОФ:
DN, мм | Размеры, мм | С | E | K | F | Масса, кг, не более | ||||||||||||
Серия Универсал, Универсал-М | Серия Стандарт | Серия Эксклюзив, Эксклюзив-М | Серия Универсал, Универсал-М | Серия Стандарт | Серия Эксклюзив, Эксклюзив-М | |||||||||||||
Материал корпуса затвора дискового | Материал корпуса затвора дискового | |||||||||||||||||
ВЧШГ, сталь | ВЧШГ | Сталь | Сталь, ВЧШГ | ВЧШГ | Сталь | ВЧШГ | Сталь | ВЧШГ | Сталь | |||||||||
А | В | А | В | А | В | А | В | |||||||||||
32 | 344 | 65 | 371 | 60 | 354 | 90 | 354 | 90 | 185 | 235 | 60 | 60 | 20,4 | 20,5 | 20,8 | 20,8 | 19,8 | 20,8 |
40 | 344 | 65 | 371 | 60 | 354 | 90 | 354 | 90 | 185 | 235 | 60 | 60 | 21,5 | 21,6 | 21,9 | 21,9 | 20,8 | 21,9 |
50 | 344 | 65 | 371 | 60 | 354 | 90 | 354 | 90 | 185 | 235 | 60 | 60 | 9,3 | 9,4 | 9,8 | 9,7 | 9,2 | 9,7 |
65 | - | - | 383 | 70 | 369 | 95 | 369 | 97 | 185 | 235 | 60 | 60 | - | - | 10,3 | 10,3 | 9,8 | 10,3 |
80 | 366 | 80 | 388 | 80 | 374 | 102 | 374 | 100 | 185 | 235 | 60 | 60 | 10,4 | 10,5 | 10,8 | 10,7 | 10,2 | 10,7 |
100 | 465 | 120 | 406 | 90 | 465 | 117 | 465 | 117 | 280 | 483 | 100 | 100 | 15,7 | 15,5 | 15,8 | 16,1 | 15,3 | 16,1 |
125 | 490 | 135 | 501 | 112 | - | - | 490 | 127 | 280 | 483 | 100 | 100 | 35,2 | 35,4 | 34 | - | 34,3 | 36,1 |
150 | 500 | 150 | 513 | 128 | - | - | 500 | 163 | 280 | 483 | 100 | 100 | 35,5 | 36,7 | 35,2 | - | 36,3 | 38,2 |
200 | 530 | 175 | 553 | 155 | - | - | 530 | 193 | 280 | 483 | 100 | 100 | 45,4 | 45,8 | 45,4 | - | 43,9 | 46,2 |
250 | 600 | 220 | 583 | 187 | - | - | 587 | 227 | 280 | 483 | 100 | 100 | 57 | 57,6 | 51,9 | - | 54,5 | 57,4 |
300 | 640 | 250 | 621 | 220 | - | - | 640 | 256 | 280 | 483 | 100 | 100 | 67,2 | 67,6 | 62,9 | - | 65,2 | 68,6 |
400 | 863 | 310 | - | - | - | - | 865 | 376 | 467 | 535 | 142 | 207 | 197,2 | 170 | - | - | 184,9 | 194,6 |
500 | - | - | - | - | - | - | 938 | 408 | 467 | 535 | 142 | 207 | - | - | - | - | 248,4 | 261,5 |
600 | - | - | - | - | - | - | 1003 | 473 | 467 | 535 | 142 | 207 | - | - | - | - | 310,4 | 326,7 |
800 | - | - | - | - | - | - | 1430 | 548 | 540 | 630 | 225 | 207 | - | - | - | - | 707,8 | 745 |
Характеристики электропривода МЭОФ:
Группа механизмов | Номинальный крутящий момент, НМ | Время поворота на 90 градусов, с | Тип датчика положения | Напряжение питания, В | Исполнение для АЭС | Вес (не более), кг | Мощность, Вт |
МЭОФ-40 | 40 | 63 | М/ У/ Р/ И | 220 | - | 7 | 46 |
40 | 25 | М/ У/ Р/ И | 220 | - | 8 | 110 | |
40 | 25 | М/ У/ Р/ И | 380 | - | 8 | 110 | |
40 | 25 | М/ У | 220 | А | 11 | 100 | |
40 | 25 | М/ У | 380 | А | 11 | 100 | |
40 | 10 | М/ У/ Р/ И | 380 | - | 8 | 110 | |
МЭОФ-250 | 250 | 63 | М/ У/ Р/ И | 220 | - | 27 | 240 |
250 | 63 | М/ У/ Р/ И | 380 | - | 26 | 170 | |
250 | 25 | М/ У/ Р/ И | 380 | - | 28 | 250 | |
250 | 25 | М/ У | 380 | А | 37 | 250 | |
100 | 25 | М/ У/ Р/ И | 220 | - | 27 | 240 | |
100 | 25 | М/ У | 380 | А | 26 | 170 | |
100 | 25 | М/ У/ Р/ И | 380 | - | 26 | 170 | |
100 | 10 | М/ У | 380 | А | 27 | 250 | |
100 | 10 | М/ У/ Р/ И | 380 | - | 28 | 250 | |
МЭОФ-1000 | 1000 | 63 | М/ У/ Р/ И | 380 | - | 67 | 200 |
1000 | 63 | М/ У | 380 | А | 67 | 225 | |
1000 | 25 | М/ У/ Р/ И | 380 | - | 67 | 200 | |
1000 | 25 | М/ У | 380 | А | 67 | 225 | |
МЭОФ-2500 | 2500 | 63 | М/ У/ Р/ И | 380 | - | 124 | 300 |
2500 | 63 | М/ У | 380 | А | 124 | 225 | |
МЭОФ-4000 | 4000 | 63 | М/ У/ Р/ И | 380 | - | 300 | 300 |
И — индуктивный БСПИ.
М — без блока сигнализации;
У — токовый БСПТ с унифицированным сигналом 4-20мА
Р — реостатный БСПР
Характеристики электропривода МЭОФ во взрывозащитном исполнении
Группа механизмов | Номинальный крутящий момент, НМ | Время поворота на 90 градусов, с | Тип датчика положения | Напряжение питания, В | Вес(не более), кг |
МЭОФ-40-II ВТ4 | 40 | 25 | М/У/Р | 380 | 13 |
40 | 10 | М/У/Р | 380 | 14 | |
МЭОФ-250-II ВТ 4 | 250 | 63 | М/У/Р | 380 | 35 |
250 | 25 | М/У/Р | 380 | 35 | |
100 | 25 | М/У/Р | 380 | 35 | |
100 | 10 | М/У/Р | 380 | 35 | |
МЭОФ-630-II ВТ 4 | 630 | 63 | М/У/Р | 380 | 45 |
МЭОФ-1000-II ВТ 4 | 1000 | 10 | М/У/Р | 380 | 80 |
Таблица применения МЭОФ
Серии затворов дисковых | Марка электропривода | |||
«Универсал» | «Стандарт» | «Эксклюзив» | «Эксклюзив-М» | |
32-100 | 32-100 | 32-80 | 32-80 | МЭОФ 40 |
125-200 | 125-200 | 100-200 | 100-150 | МЭОФ 100 |
250-300 | 250-300 | 250-300 | 200-250 | МЭОФ 250 |
400 | - | 400 | 300 | МЭОФ 1000 |
- | - | 500-600 | 400-600 | МЭОФ 2500 |
- | - | 800 | 800 | МЭОФ 4000 |
Диаграммы работы концевых выключателей электропривода МЭОФ.pdf
