Затворы всех серий с пневмоприводом
ЗАТВОРЫ ДИСКОВЫЕ С ПНЕВМОПРИВОДОМ
DN 32-300 мм, PN 0,6-2,5 МП
Пневмоприводы отличают компактные размеры, небольшой вес, легкость монтажа на арматуру. Встроенная система регулировки вращения позволяет настроить пневмопривод на необходимый угол открытия и закрытия затвора. Пневмопривод может быть подобран подо любое значение силового давления воздуха. Пневматический привод представляют собой устройство, в котором поступательное движение поршней преобразуется во вращательное движение выходного вала при помощи зубчато-реечной передачи. Пневматический привод двухстороннего действия, то есть воздух - «открывает», воздух «закрывает». |  |
Характеристики пневмопривода стандартного исполнения:
- Алюминиевый корпус, обработка внутренней поверхности Ra = 0,4-0,6
- Поршни из алюминиевого сплава, литьë под давлением
- Крышка из алюминиевого сплава, литье под давлением
- Вал из углеродистой стали, никелированный
Управляющая среда: сухой воздух класса 5 по ГОСТ 17433.
Давление управляющей среды:от 0,6 МПа до 0,8 МПа.
Температура управляющей среды в пределах:от -20 °С до +80 °С
Степень защиты: IP 65
Напряжение питания: 12, 24, 48, 110 V DC / 24, 48, 110, 220 V AC

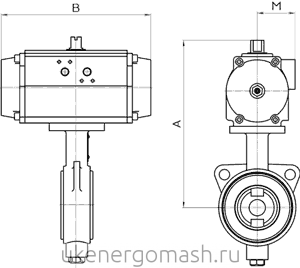

Размеры и массы затворов дисковых с пневмоприводом:
DN, мм | Размеры, мм | B | M | Масса, кг, не более | ||||||||
Серия Универсал, Универсал-М | Серия Стандарт | Серия Эксклюзив, Эксклюзив-М | Серия Универсал, Универсал-М | Серия Стандарт | Серия Эксклюзив, Эксклюзив-М | |||||||
Материал корпуса затвора дискового | Материал корпуса затвора дискового | |||||||||||
ВЧШГ, сталь | ВЧШГ | Сталь | Сталь, ВЧШГ | ВЧШГ | Сталь | ВЧШГ | Сталь | ВЧШГ | Сталь | |||
А | A | А | A | |||||||||
32 | 230 | 261 | 240 | 240 | 210 | 52 | 19,4 | 19,6 | 18,8 | 19,3 | 18,8 | 19,8 |
40 | 230 | 261 | 240 | 240 | 210 | 52 | 20,5 | 20,8 | 19,9 | 20,5 | 19,9 | 21,1 |
50 | 230 | 261 | 240 | 240 | 210 | 52 | 6,4 | 11,5 | 11,1 | 11,15 | 11,2 | 11,8 |
65 | - | 273 | 255 | 255 | 210 | 52 | - | - | 11,8 | 12,1 | 11,5 | 12,1 |
80 | 252 | 278 | 260 | 260 | 210 | 52 | 7,2 | 12,6 | 12,7 | 13,1 | 12,4 | 13,1 |
100 | 295 | 321 | 295 | 295 | 281 | 65 | 12,6 | 19,9 | 19,2 | 19,7 | 19,7 | 20,7 |
125 | 315 | 336 | - | 315 | 281 | 65 | 14,2 | 21,6 | 21,2 | 21,8 | 21,6 | 22,7 |
150 | 365 | 388 | - | 365 | 362 | 72 | 23,5 | 23,5 | 22,4 | 23,1 | 24,0 | 25,3 |
200 | 395 | 428 | - | 395 | 362 | 72 | 31,9 | 33,9 | 29,2 | 30,4 | 30,7 | 32,3 |
250 | 518 | 519 | - | 518 | 462 | 88 | 51,6 | 49 | 41,8 | 43,6 | 45,3 | 47,7 |
300 | 558 | 557 | - | 558 | 462 | 88 | 62 | 65,2 | 59,3 | 62,3 | 62,2 | 65,5 |

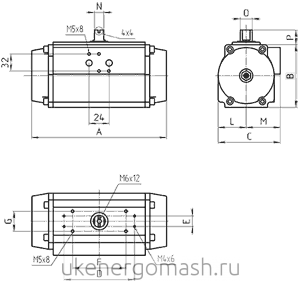

Размеры и массы пневмопривода:
DN | Тип пневмо- | A, мм | B, мм | C, мм | D×E, мм | F×G, мм | L, мм | M, мм | N×O, мм | P, мм | Объëм цилиндров, л | Масса, кг |
50 | АР075 | 210 | 210 | 94 | 105×22 | 80×30 | 42,5 | 51,5 | 14x18 | 20 | 0,61 | 2,9 |
65 | ||||||||||||
80 | ||||||||||||
100 | АР0100 | 280,5 | 280,5 | 120 | 105×22 | 80×30 | 55 | 65 | 14x18 | 20 | 1,8 | 5,8 |
125 | ||||||||||||
150 | АР0125 | 362 | 362 | 55 | 139×22 | 130×30 | 9,5 | 71,5 | 27x36 | 30 | 3,7 | 11,9 |
200 | ||||||||||||
250 | АР0160 | 462 | 462 | 196 | 139×22 | 130×30 | 88 | 88 | 130x30 | 50 | 8 | 20,5 |
300 |
При специальном заказе возможна поставка пневмоприводов одностороннего действия: нормально закрытый (НЗ) и нормально открытый (НО).
ООО "УралКомплектЭнергоМаш" производит поставку полной номенклатуры ЗИП для пневмопривода. Простота конструкции и прилагаемая подробная инструкция по замене ЗИП на русском языке позволит Вам быстро осуществить замену ЗИП в пневмоприводе.
Производители приводов - «ALPHAIR» (Италия) а так же Omal (Италия) см.в разделе "приводы и исполн.механизмы" - "пневмоприводы"

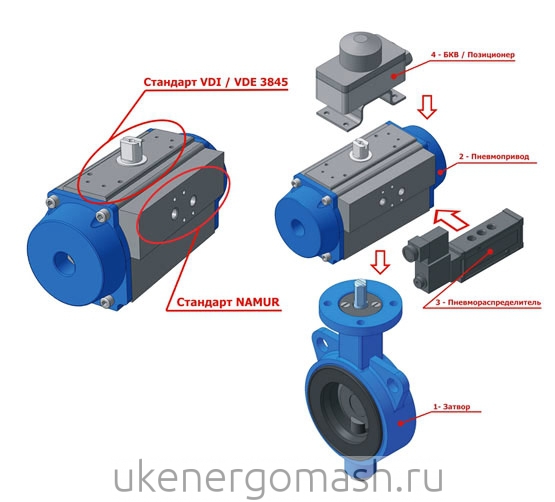

По желанию заказчика привод может быть укомплектован дополнительными опциями:
- Электропневматическим распределителителем.
- Устройство предназначенно для переключения направления подачи сжатого воздуха (порт А или В) к пневматическому приводу в автоматическом цикле. Распределитель устанавливается непосредственно на приводах с присоединением по стандарту NAMUR и не требует дополнительных кронштейнов, труб или патрубков. Устройство состоит из металлического корпуса с золотником и электромагнитной соленоидной катушки.
- Блоком конечных выключателей.
- Предназначен для замыкания (размыкания) внешней электрической цепи управления и коммутации. Устанавливается на привод сверху на площадку, выполненную по стандарту VDI/VDE 3845.
- Позиционером.
- Устройство, с помощью которого пневмопривод можно позиционировать (установливать) в любой точке между положениями арматуры - открыто-закрыто. Управление позиционером возможно от задающего токового сигнала 4...20мА или пневмосигнала 0.21 бар.
- Ручным дублером.
- Червячная передача и отключающая муфта на входном валу обеспечивают надежное позиционирование и удобство управления арматурой в ручном режиме при отсутствии давления воздуха на пневмопривод. Червячная передача обеспечивает самоторможение и высокое передаточное число редуктора.
Дополнительная информация по пневмоприводам к дисковым затворам :
Все типы пневмоприводом см. в разделе "пневмоприводы" - перейти в раздел "пневмоприводы"...
