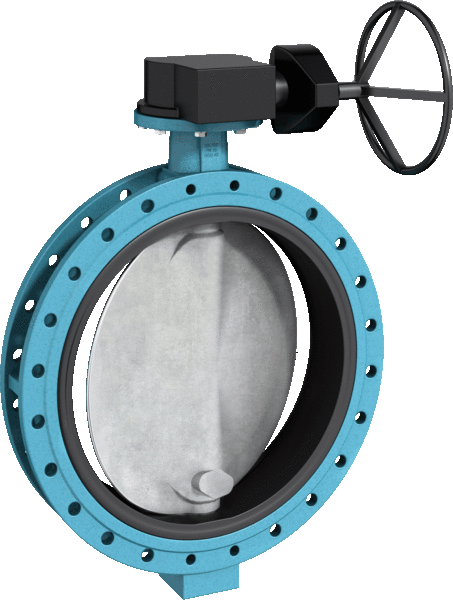

Двухфланцевый затвор EBRO F 012-K1

Двухфланцевый затвор EBRO F 012-K1

Двухфланцевый затвор EBRO F 012-K1

Дисковый поворотный затвор с короткой габаритной длиной для тяжелых режимов эксплуатации: судостроение, водопроводные станции и т.д..

Технические характеристики затвора EBRO с двойным фланцем

Условный проход: DN 150 – DN 2000

Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20
API 609 таблица 1
NF E 29-305.1

Присоединительные размеры фланцев:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности ответных фланцев: DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка: DIN EN 19

Класс герметичности:
EN 12266 (объем утечки A)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения: EN 593 (DIN 3354)

Диапазон температур: от –20 °C до + 160 °C в зависимости от давления, рабочей среды и материалов конструкции

Допустимое рабочее давление: макс. 16 бар

Допустимый перепад давления: макс. ∆p 16 бар

Применение с вакуумной средой: до 0,2 бар (абсолютное значение), более высокие значения вакуума в зависимости от среды и температуры



Документация

 Технические характеристики затвора

 Инструкция к затворам EBRO

 Затворы EBRO монтаж

 Эксплуатация затворов EBROEBRO F 012-K1

 Свидетельство

 Сертификат, Приложение к сертификату

 Разрешение



Уважаемые заказчики! Узнать цену на Затворы дисковые поворотные EBRO, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
