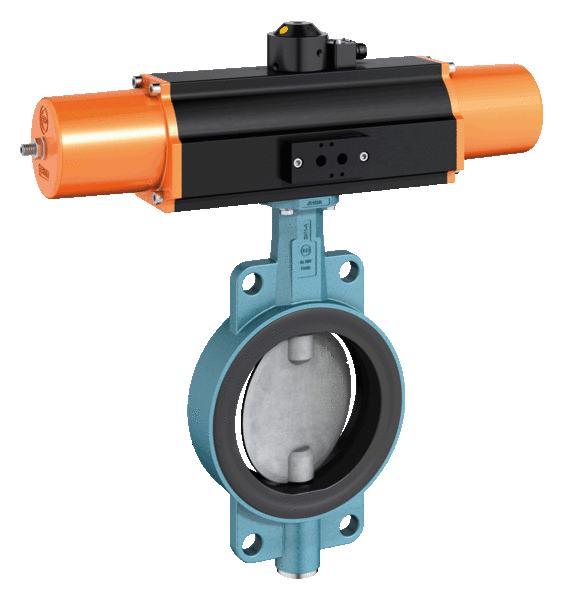

Межфланцевый затвор EBRO Z 411-A

Межфланцевый затвор EBRO Z 411-A

Межфланцевый затвор EBRO Z 411-A

Поворотный дисковый затвор с эластомерным уплотнением EPDM, с уменьшенным внутренним диаметром, центрично установлен на подшипниках. Применяется на трубопроводах из ПЭ/ПП (Полиэтилен/Полипропилен).

Технические характеристики затвора EBRO

Условный проход:
da 50 (DN 40) – da 630 (DN 600) (SDR 11)
da 50 (DN 40) – da 500 (DN 500) (SDR 17 / SDR 17,6 / SDR 33)

Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20
API 609 таблица 1
BS 5155 серия 4
NF E 29-305.1

Присоединительные размеры фланцев: DIN 2501 PN 10

Верхний фланец: EN ISO 5211

Маркировка: DIN EN 19

Класс герметичности: EN 12266 (объем утечки A)

Диапазон температур: от –20 °C до + 160 °C в зависимости от давления, среды и конструкционных материалов

Допустимое рабочее давление:
макс. 10 бар SDR 11,0 (PE-80)
макс. 10 бар SDR 17,0 (PE-100)
макс.   6 бар SDR 17,6 (PE-80)
макс.   5 бар SDR 33,0 (PE-100)

Использование с вакуумной средой: до 0,2 бар (абсолютное значение), более высокие значения вакуума допустимы в зависимости от среды и температуры.



Документация

 Технические характеристики затвора

 Инструкция к затворам EBRO

 Затворы EBRO монтаж

 Эксплуатация затворов EBROEBRO Z 411-A

 Свидетельство

 Сертификат, Приложение к сертификату

 Разрешение



Уважаемые заказчики! Узнать цену на Затворы дисковые поворотные EBRO, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
