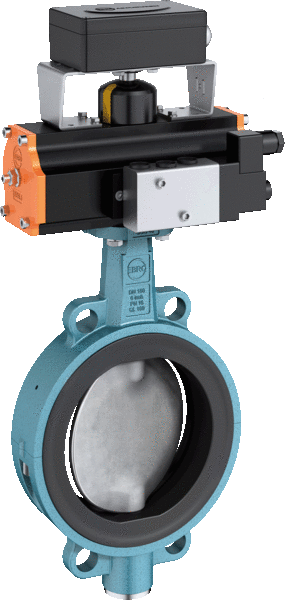

Межфланцевый затвор EBRO Z 611-A

Межфланцевый затвор EBRO Z 611-A

Межфланцевый затвор EBRO Z 611-A

Дисковый поворотный затвор с покрытием EPDM для управления потоком среды со средней коррозионной активностью.

Технические характеристики EBRO Z 611-A

Условный проход: DN 50 – DN 300

Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20
API 609 таблица 1
BS 5155 серия 4

Присоединительные размеры фланцев:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150

Форма уплотнительной поверхности ответных фланцев:
DIN 2526, форма A-E
DIN 2642
ASME B 16.5 RF, FF

Верхний фланец: EN ISO 5211

Маркировка: DIN EN 19

Класс герметичности:
EN 12266 (объем утечки A)
ISO 5208, категория 3
API 598 таблица 5
ASME B 16-104, класс VI

Стандарт применения:  EN 593 (DIN 3354)

Диапазон температур: от –20 °C до + 160 °C в зависимости от давления, рабочей среды и материалов конструкции

Допустимое рабочее давление:  макс. 16 бар

Допустимый перепад давления: макс. ∆p 10 бар

Применение с вакуумной средой: до 0,2 бар (абсолютное значение), более высокие значения вакуума в зависимости от среды и температуры


Документация

 Технические характеристики затвора

 Инструкция к затворам EBRO

 Затворы EBRO монтаж

 Эксплуатация затворов EBRO

 Свидетельство

 Сертификат, Приложение к сертификату

 Разрешение



Уважаемые заказчики! Узнать цену на Затворы дисковые поворотные EBRO, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
