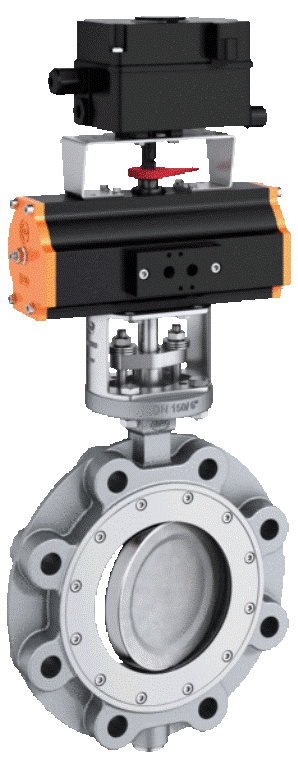

Фланцевый высокопроизводительный затвор EBRO HP 114

Фланцевый затвор с двухэксцентриковой конструкцией. Надежное перекрытие даже при экстремальном давлении и температурных нагрузках.

Технические характеристики затвора:

Условный проход:  DN 50 – DN 1200
Затворы с большим диаметром условного прохода по запросу заказчика

Габаритная длина:
EN 558 серия 20
ISO 5752 серия 20
API 609 таблица 1
BS 5155 серия 4
NF E 29-305.1

Присоединительные размеры фланцев:
DIN 2501 PN 10/16/25/40 (до DN 150)
DIN 2501 PN 10/16/25 (DN 200-1200)
DIN 2632/33/34/35
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности ответных фланцев: DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:  DIN EN 19

Класс герметичности для седла R-PTFE:  EN 12266 (объем утечки A)

Класс герметичности для седла Inconel:
EN 12266 (объем утечки A)
ISO 5208, категория 3API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:  EN 593 (DIN 3354)

Диапазон температур:  от –60°C до + 600°C в зависимости от давления, рабочей среды и материалов конструкции

Перепад давлений:
до DN 150 включительно макс. 40 бар
больше DN 150 макс. 25 бар
