Шланговая задвижка 33а23р

Шланговая задвижка 33a23p Шланговая задвижка 33a23p алюминиевая применяется для регулирования и управления движения рабочей среды трубопровода. Мембранные задвижки из цветных сплавов используют специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33a23p

Аналогично: шланговая арматура 33а17р.

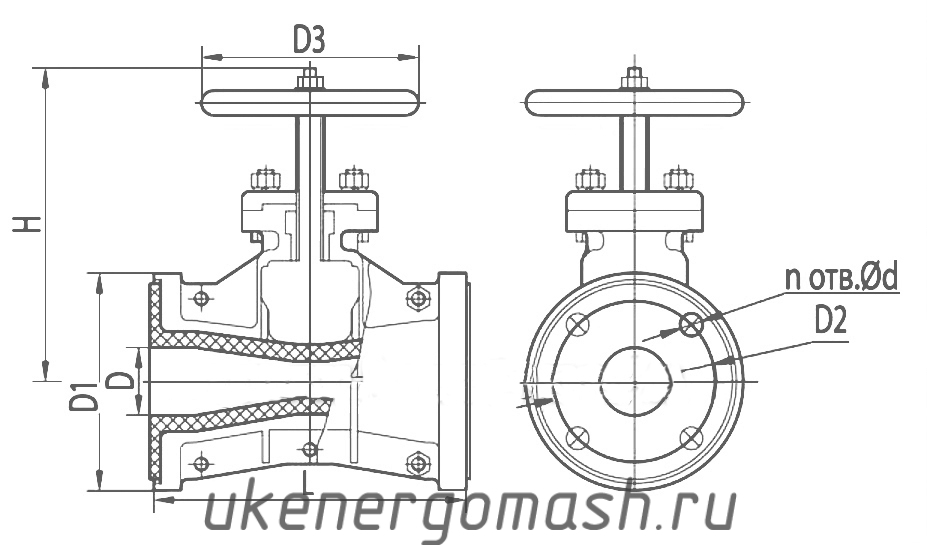

Чертеж задвижки шланговой 33а23р

Размеры, мм

Масса, кг

D

D1

D2

D3

L

H

d

n

50

160

125

160

230

232

18

4

6,3

80

195

160

160

310

280

18

4

8,8



Материал корпуса - алюминий.
Давление номинальное, PN - 0,6 МПа (6 кгс/см2).
Присоединение пережимной задвижки к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев - по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Герметичность затвора - по классу "А".
Коэффициент сопротивления: 0,6.
Исполнения затвора:  нормальное, экспортное и тропическое.

Управление задвижкой:

  • штурвал (ручное)
  • гидро-, пневмо-, электроприводы (Тулаэлектропривод, Regada, ГЗ-электропривод, ЗЭиМ, Zpa Pecky, Cибирский машиностроитель: «ТОМПРИН», «ГУСАР»).

Шланговая задвижка 33а23р может комплектоваться ответными фланцами.

Имеется модификация: шланговая задвижка с принудительным открытием патрубка – с пневмоприводом 33а619р, применяемая при давлении PN до 0,2 МПа (2 кгс/см2).

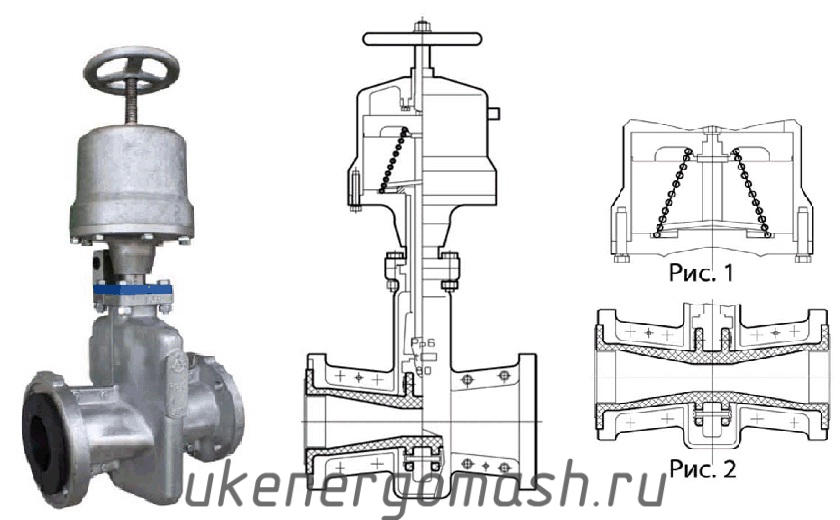

шланговая задвижка с принудительным открытием патрубка – с пневмоприводом 33а619р

Конструкция шланговой задвижки 33а619р с пневмоприводом

Конструктивные отличия затвора 33а619р:
-  механическая пружина в пневмоприводе (рис. 1) для открывания задвижки;
-  шины на патрубке и узел крепления шин к траверсам (рис. 2) для принудительного разжатия патрубка при
открывании задвижки, при давлении в трубопроводе до 0,2МПа (2 кгс/см2).

По любым техническим вопросам, вопросам подбора и приобретения задвижек шланговых 33а23р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
