Шланговая задвижка 33а26р

Шланговая задвижка 33а26р Шланговая задвижка 33а26р из алюминия используют специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33а26р

Давление номинальное: PN 1, 0 МПа (10 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев – на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты и др.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Класс герметичности затвора - "А".
Коэффициент сопротивления - DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4.
Возможна комплектация ответными фланцами.

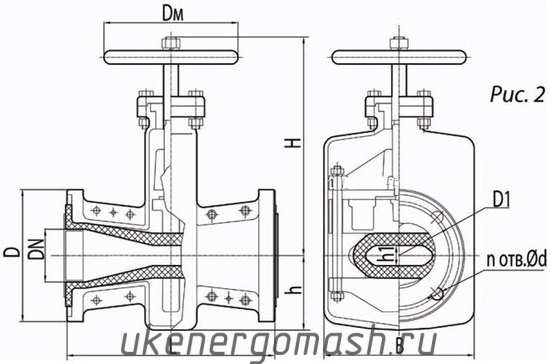

 33а26р чертеж

Номинальный диаметр, мм

DN

50

80

100

125

150

200

Строительная длина, мм

L

230

310

350

400

480

600

Высота над осью, мм

H

234

309

428

430

578

580

Высота под осью, мм

h

82

110

143

150

200

204

Высота проходного сечения, мм

h1

25

40

60

60

100

92

Диаметр фланца, мм

D

160

195

215

245

280

335

Диаметр присоединительных отверстий, мм

d

18

18

18

18

23

23

Количество отверстий, шт

n

4

4

8

8

8

8

Межцентровое расстояние, мм

D1

125

160

180

210

240

295

Ширина, мм

B

180

224

310

336

400

484

Диаметр маховика, мм

160

200

280

280

450

450

Масса, кг

G

7

13

25,5

28,5

51,5

69

Возможные исполнения: Задвижка шланговая 33а26р с принудительным открытием патрубка, применяемая при давлении PN до 0,2 МПа (2 кгс/см2).



По любым техническим вопросам, вопросам подбора и приобретения алюминиевых задвижек шланговых 33а26р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
