Шланговая задвижка 33а624р с пневмоприводом

Шланговая задвижка 33а624р с пневмоприводом  Шланговые задвижки имеет широкий ассортимент эластомерных материалов (для патрубков затвора) обеспечивает полную коррозионную стойкость и сопротивление истиранию.

Технические характеристики шланговой задвижки 33а624р

Материал корпуса - алюминий.

Давление номинальное: PN - 0,6 МПа (6 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев – на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты.
Направление подачи среды - любое. Рабочее положение задвижки – приводом вверх.
Класс герметичности затвора - "А".
Коэффициент сопротивления - 0,6.
Шланговый затвор может комплектоваться ответными фланцами.

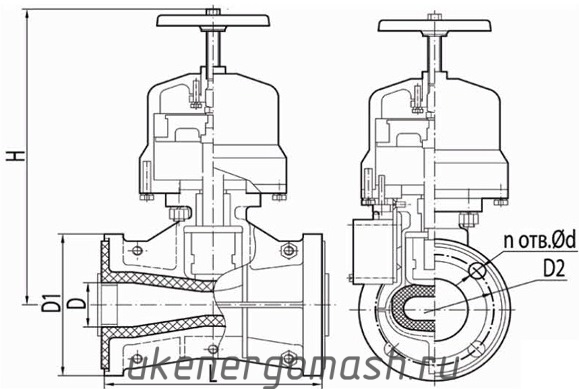

Алюминиевая задвижка чертеж

Условный проход, DN, мм

Размеры, мм

Масса, кг

D

D1

D2

L

H

d

n

50

50

160

125

230

335

18

4

10

80

80

195

160

310

465

18

4

15

Задвижка пережимная (мембранная) с пневмоприводом 33а624р может комплектоваться ответными фланцами.
Возможное исполнение: Задвижка шланговая с пневмоприводом 33а619р с принудительным открытием патрубка (PN до 0,2 МПа (2 кгс/см2)).



По любым техническим вопросам, вопросам подбора и приобретения алюминиевых задвижек шланговых 33а624р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
