Шланговая задвижка под электропривод 33а903р

Шланговая задвижка под электропривод 33а903р

Шланговая задвижка 33a903p алюминиевая применяется для регулирования и управления движения рабочей среды трубопровода. Мембранные задвижки из цветных сплавов используют специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.

Технические характеристики шланговой задвижки 33а903р

Материал корпуса - алюминий.

Давление номинальное: PN - 0,6 МПа (6 кгс/см2).
Присоединение
к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев – на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты.
Направление подачи среды - любое. Рабочее положение задвижки – приводом вниз не допускается.
Класс герметичности затвора - "А".
Коэффициент сопротивления - DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4.
Шланговый затвор может комплектоваться ответными фланцами.
Исполнения электропривода: нормальное и взрывозащищенное.

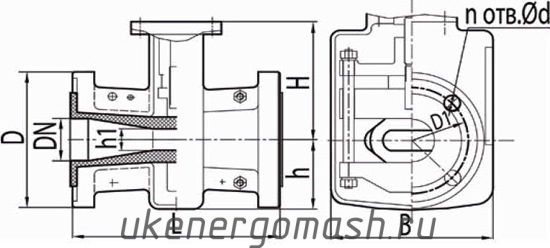

Условный проход, мм

DN

50

80

100

125

150

200

 Строительная длина, мм

L

230

310

350

400

480

600

 Высота над осью, мм

H

162

225

316

316

410

410

Высота под осью, мм

h

82

110

143

150

200

204

 Проходное сечение, мм

h1

25

40

60

60

100

92

 Диаметр фланцев, мм

D

160

195

215

245

280

335

 Диаметр присоед. отв., мм

d

18

18

18

18

23

23

 Количество отверстий

n

4

4

8

8

8

8

 Межцентровое расстояние, мм

D1

125

160

180

210

240

295

 Ширина, мм

B

180

224

310

336

400

484

 Масса, кг

G

7

13

25,5

28,5

51,5

69

Возможное исполнение: с принудительным открытием патрубка 33а619р, применяется при давлении PN до 0,2 МПа (2 кгс/см2).

По любым техническим вопросам, вопросам подбора и приобретения алюминиевых задвижек шланговых 33а903р обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
